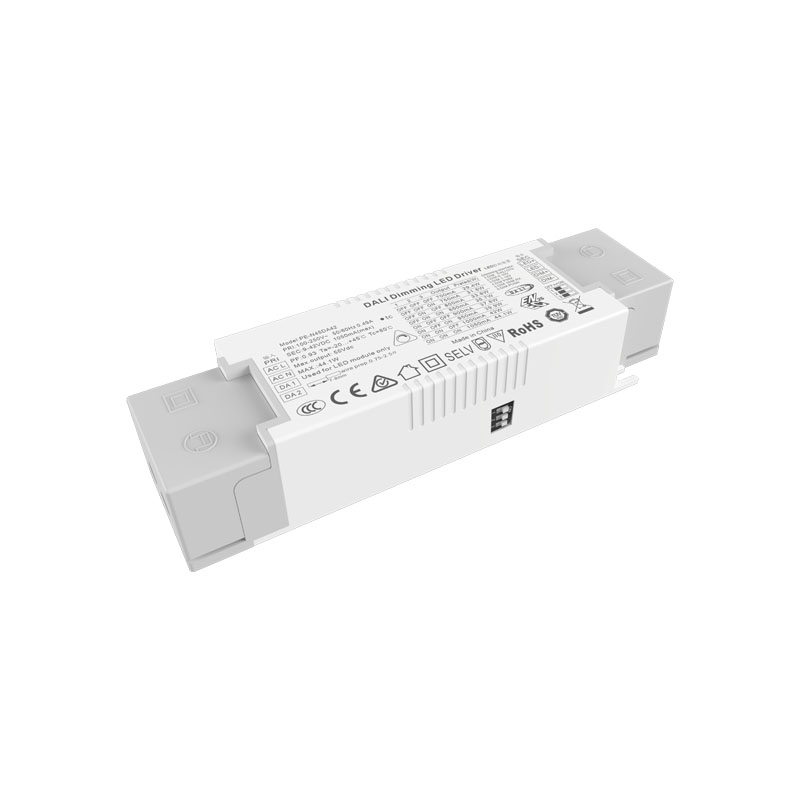

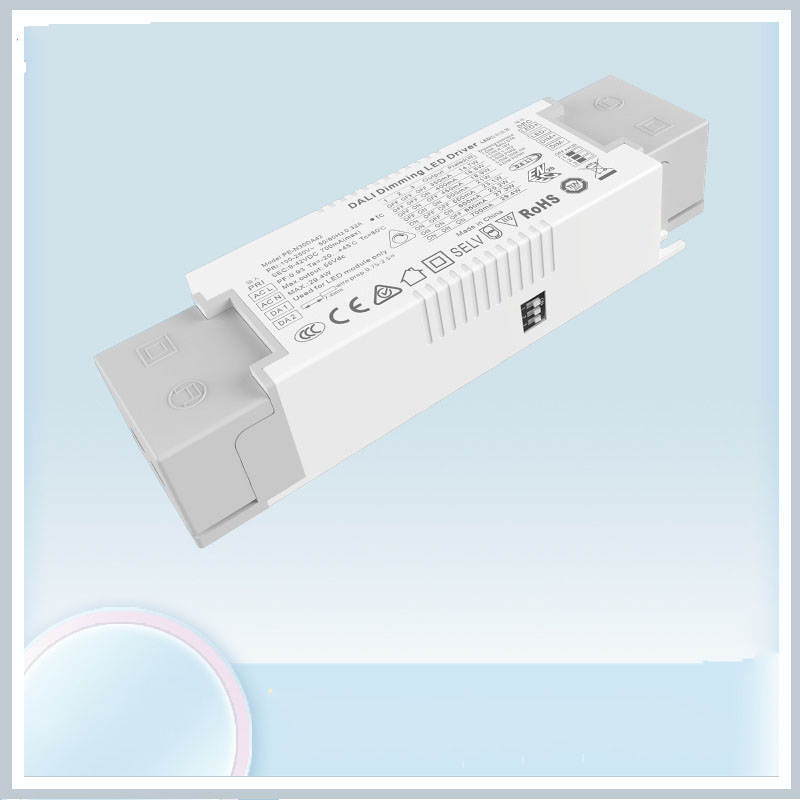

중국 30W 정전류 DALI 디밍 가능 LED 드라이버 공급 업체, 제조업체 - 공장 직접 가격

경쟁력 있는 가격으로 우수한 품질을 제공하는 30W 정전류 DALI 디밍 가능 LED 드라이버의 중국 제조업체 중 하나가 STARWELL입니다. 편하게 연락주세요.

DALI 디밍 LED 드라이버는 우리 회사에서 개발한 정전류 디밍 LED 드라이버 중 하나로서 고역률, 고효율, 고정밀, 효율적이고 안정적인 저손실 스위치 제어 칩과 고성능 구성 요소를 사용하여 소음이 적습니다. 에너지 절약, 환경 보호, 장수 및 기타 특성.

PE-N30DA에는 DALI/푸시/0-10V/1-10V/PWM/R DIM 6가지 조광 방식이 있으며 DIP 스위치를 사용하여 동시에 존재하지 않고 서로 간섭하지 않고 조광 기능을 변경합니다.

디밍 인터페이스:

1. DALI 디밍은 표준 DALI 신호 인터페이스를 사용합니다. 마커의 모든 DALI 제어 시스템과 일치할 수 있습니다.

2.0-10V 디밍은 표준 0-10V /100K 저항/10V PWM 디밍을 사용합니다.

30W 정전류 DALI 디밍 가능 LED 드라이버 기능:

1. 통합 DALI/Push/0-10V/1-10V/PWM/R DIM 표준 디밍 인터페이스

2. PUSH 디밍을 실현하는 PUSH 기능 포함

3. 디지털 제어 출력, 깜박임 없음

4. 국제 일반 AC 입력 100-250V 범위

5. 보호 유형: 단락/과전류/과전압

6. 자연의 차가운 바람

7. 나사로 고정된 큰 단자

8. 경제적이고 편리한 설치

9. 세계 조명 장비 안전 표준을 준수합니다.

10. 보호 등급 II

11. 5년 보증

12. TUV CE SAA ENEC 인증서

13. 크기: 147.5*43*30mm

30W Constant Current DALI Dimmable LED Driver Model list:

DALI 정전류 디밍

시리즈	디밍	모델	입력	힘	PF	출력 전압	출력 전류
PE-N14DA 12-14.7W	DALI/푸시/0-10V/1-10V/ 100K 저항기/PWM	PE-N14DA24	AC100-250V	12주	0.88-0.96PFTHD<10%	9-24V	200/250/280/300/ 350/400/450/500mA
PE-N14DA 12-14.7W	DALI/푸시/0-10V/1-10V/ 100K 저항기/PWM	PE-N14DA42	AC100-250V	14.7W	0.88-0.96PFTHD<10%	9-42V	150/180/200/250/ 280/300/320/350mA
PE-N20DA 12-20W	DALI/푸시/0-10V/1-10V/ 100K 저항기/PWM	PE-N20DA24	AC100-250V	19.2W	0.88-0.96PFTHD<10%	9-24V	450/500/550/600/ 650/700/750/800mA
PE-N20DA 12-20W	DALI/푸시/0-10V/1-10V/ 100K 저항기/PWM	PE-N20DA42	AC100-250V	21W	0.88-0.96PFTHD<10%	9-42V	200/250/280/300/ 350/400/450/500mA
PE-N30DA 20-30W	DALI/푸시/0-10V/1-10V/ 100K 저항기/PWM	PE-N30DA42	AC100-250V	29.4W	0.88-0.96PFTHD<10%	9-42V	350/400/450/500/ 550/600/650/700mA
PE-N45DA 30-45W	DALI/푸시/0-10V/1-10V /100K 저항기/PWM	PE-N45DA42	AC100-250V	44.1W	0.88-0.96PFTHD<10%	9-42V	700/750/800/850/ 900/950/1000/1050mA
N60DA의 경우 30-60W	DALI/푸시/0-10V/1-10V/ 100K 저항기/PWM	PE-N60DA42	AC200-250V	58.8W	0.88-0.96PFTHD<10%	9-42V	700/800/900/1000/1100/1200/ 1300/1400mA

30W 정전류 DALI 디밍 가능 LED 드라이버 애플리케이션:

DALI(Digital Addressable Lighting Interface) LED 드라이버는 다양한 시나리오에서 사용됩니다. 다음은 몇 가지 일반적인 응용 프로그램입니다.

1. 상업용 건물 조명

2. 교육기관

3. 의료시설

4. 호텔 산업

5. 소매점

6. 건축 조명

7. 실외 조명

30W 정전류 DALI 디밍 가능 LED 드라이버 사양:

모델		PE-N30DA42	PE-N45DA42
산출	출력 전압	9-42Vdc	9-42Vdc
	최대 출력 전압	42Vdc	42Vdc
	무부하 출력 전압	55Vdc	55Vdc
	출력 전류	550/600/650/700mA	900/950/1000/1050mA
	출력 전력	4.95W~29.4W	8.1W~44.1W
	스트로브 레벨	깜박임 없음
	디밍 범위	0~100%, LED시작은 0.03%에서 가능합니다.
	PWM 디밍 주파수	>3600Hz
	현재 정확도	±3%
	리플 및 노이즈	2V 이하(디밍 없음)
입력	디밍 인터페이스	DALI(IEC62386), 푸시/0-10V/1-10V/PWM/100KR DIM 신호 제어 전류 < 0.1mA
	입력 전압 범위	100-250Vac
	빈도	50/60Hz
	입력 전류	<0.37A		<0.56A
	역률	PF>0.95/100Vac, 완전 부하 시		PF>0.95/100Vac, 완전 부하 시
	THD	230Vac@THD ≤15%(전체 부하)
	효율성(tys.)	88% 완전 부하		88% 완전 부하
	돌입 전류(일반)	콜드 스타트 3.7A@230Vac		콜드 스타트 5.6A@230Vac
	서지 방지	L-N: 2kV
	누설 전류	<0.25mA/230Vac
환경	작동 온도	ta: 45°C tc: 80°C
	작동 습도	20 ~ 95%RH, 비응축
	보관온도, 습도	-40 ~ 80°C, 10~95%RH
	온도 계수	±0.03%/°C(0-50)°C
	진동	10~500Hz, 2G 12분/1주기, 72분 주기 X, Y, Z 축을 따라 각각.
보호	과열 보호	PCB 온도가 ≥110°C인 경우 출력 전류를 지능적으로 조정하거나 끄면 자동으로 복구됩니다.
	과부하 보호	정격 전력≥102%일 때 출력을 차단하고 자동 복구됩니다.
	단락 보호	단락이 발생하면 자동으로 종료되고 자동 복구됩니다.
	무부하 보호	출력 정전압.
안전 및 EMC	내전압	I/P-O/P: 3750Vac
	절연 저항	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	안전 표준	IEC/EN61347-1, IEC/EN61347-2-13
	EMC 방출	EN55015, EN61000-3-2 클래스 C, IEC61000-3-3
	EMC 내성	EN61000-4-2,3,4,5,6,8,11, EN61547
	스트로브 테스트 표준	IEEE 1789
기타	차원	147.5(117)×43×30mm(L×W×H)
	포장	PE 가방
	무게(G.W.)	187g/245g±10g

치수:

상표:

LED 전류 선택:

8가지 옵션 전류의 빠른 선택을 위한 DIP 스위치(아래 표 참조).

DIP 스위치로 전류를 설정한 후 전원을 껐다가 다시 켜면 새로운 전류가 적용됩니다.

예: LED 3.2V/개: 9-24V는 직렬로 연결된 3-7개 LED에 전원을 공급할 수 있고, 9-42V는 3-12개 LED에 전원을 공급할 수 있으며, 직렬로 연결된 LED의 최대 수량은 LED의 실제 전압에 따라 달라집니다.

DALI 희미한 배선 다이어그램:

0-10V 희미한 배선 다이어그램:

PUSH 희미한 배선 다이어그램:

온/오프 제어: 짧게 누릅니다.

무단계 디밍: 길게 누릅니다. 한 번 더 길게 누르면 조명 수준이 반대 방향으로 이동합니다.

디밍 메모리: 밝기는 전원을 껐다가 다시 켜도 이전에 조정된 것과 동일합니다.

비정상적인 상태 및 해당 치료 방법:

DALI(디지털 주소 지정 가능 조명 인터페이스)

DALI 슬레이브 유닛은 마스터 유닛 요청에만 데이터를 보냅니다. 즉, 명령 응답 모드를 채택합니다.

동일한 DALI 네트워크에는 최대 64개의 슬레이브 유닛이 있으며, 각 유닛은 별도의 주소(짧은 주소)를 갖습니다. 슬레이브 유닛은 특정 그룹에 할당될 수도 있고, 슬레이브 유닛이 다른 그룹에 속할 수도 있고, 슬레이브 유닛이 존재할 수도 있습니다. 동시에 최대 16개 그룹까지, 각 유닛은 16개의 시나리오를 설정할 수 있습니다.

DALI 프로토콜의 주요 기능

1) 비동기 직렬 통신.

2) 맨체스터 인코딩 형식을 사용하는 1200 전송 속도.

3) 두 개는 차동 신호입니다.

4)차동 전압이 9.5V보다 클 때 하이 레벨입니다.

5) 차동 전압이 6.5V 미만일 때 로우 레벨입니다.

6) 마스터 유닛은 통신 프로세스를 제어합니다.

7) 하나의 DALI 버스는 64개의 슬레이브 장치와 연결할 수 있습니다.

8) 각 슬레이브 장치는 개별적으로 주소를 지정할 수 있습니다.

DALI 전기 사양

유휴 상태에서 기계 장치의 방법으로 버스를 제어하는 방법:

1) 홀드 신호에 간섭을 주지 않고 평상시에 높은 출력을 제공합니다.

2) 평상시에는 DALI 버스 단락 회로에 직접 낮은 전력을 출력합니다.

3)DALI 버스 최대 전류: 250mA

4) 동시에 양방향 통신이 아닙니다.

5) 최대 300m의 전송 케이블 또는 압력 강하가 2v를 넘지 않습니다.
