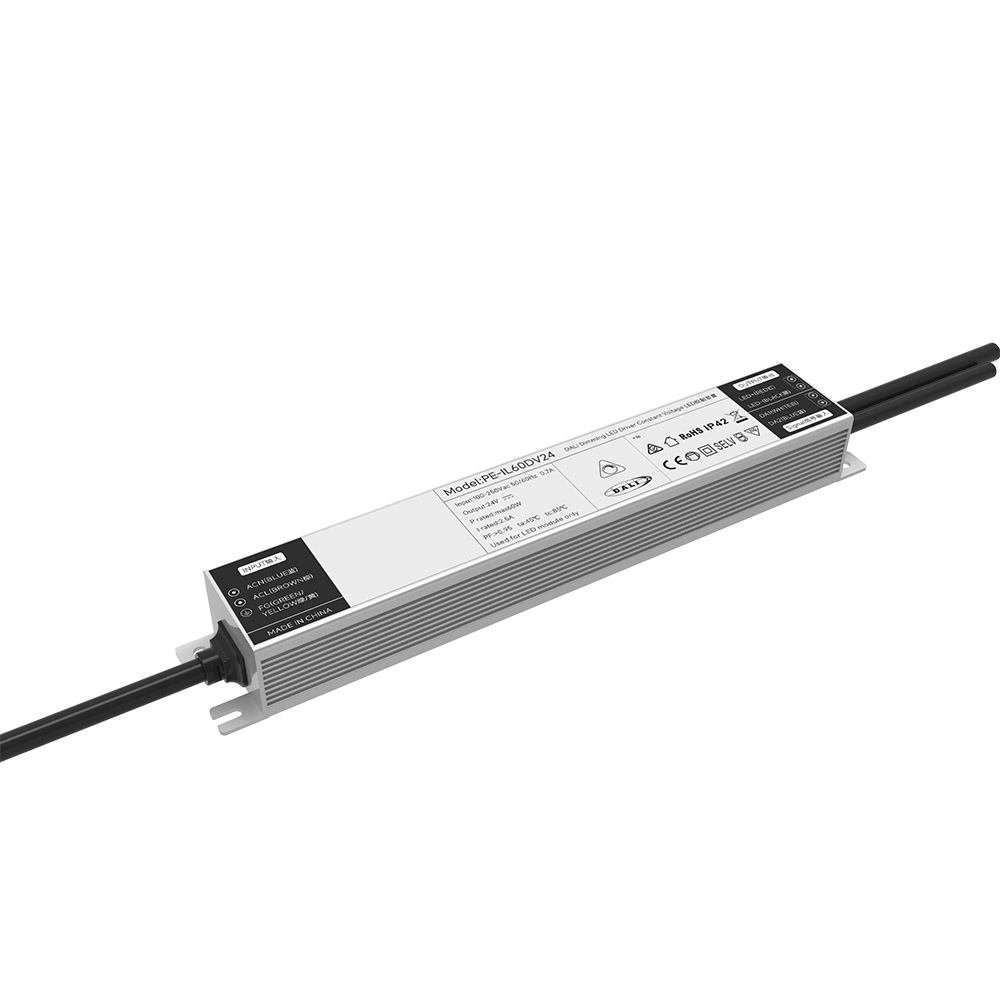

60W 정전압 0/1-10V 디밍 가능 LED 드라이버
  • 60W 정전압 0/1-10V 디밍 가능 LED 드라이버60W 정전압 0/1-10V 디밍 가능 LED 드라이버

60W 정전압 0/1-10V 디밍 가능 LED 드라이버

Starwell 공장의 고품질 60W 정전압 0/1-10V 디밍 가능 LED 드라이버는 특수 알루미늄 쉘 용접 공정, 알루미늄 쉘 및 내부 열전도 실리카겔 방열, 보다 안정적인 사용, 모든 원자재는 일선 브랜드이며 수입 칩은 초과합니다. 딥 디밍 디자인은 시장의 다양한 브랜드의 지능형 디밍 시스템과 일치합니다. 서지 전압 2KV, 부드러운 디밍, 스트로보스코픽 없음, 디밍 과정에서 저소음

문의 보내기

중국의 전문 LED 드라이버 제조업체인 Starwell은 CE 인증 60W 정전압 0/1-10V 디밍 가능 LED 드라이버를 제공하고자 합니다. Wehich는 깊고 부드러운 디밍을 위해 설계되었으며 시장에서 가장 지능적인 디밍 시스템과 완벽하게 통합됩니다. 드라이버는 조정 중에 깜박임 없는 조명과 최소한의 소음을 제공합니다. 또한 최대 2kV의 전압 서지에 대한 강력한 보호 기능을 제공하므로 전문 조명 애플리케이션을 위한 내구성이 뛰어나고 다양한 선택이 가능합니다.

사양

모델

PE-IL60DV24

PE-IL60DV12

산출

출력 전압

24Vdc

12Vdc

최대 출력 전압

2.5A

5A

부하 출력 전압 없음

24Vdc

12Vdc

부하 전력 범위

0-2.5A

0-5A

출력 전력

0-60W

0-60W

스트로브 레벨

깜박임 없음

디밍 범위

0~100%, LED시작은 0.03%에서 가능합니다.

PWM 디밍 주파수

>3600Hz

현재 정확도

±3%

전원 끄기 모드

전원이 꺼질 때 메모리 기능

입력

디밍 인터페이스

DALI(IEC62386) 신호 제어 전류 < 2mA

입력 전압 범위

100-250Vac

빈도

50/60Hz

입력 전류

<0.7A ac100v

역률

PF>0.99/110V  ac(최대 부하 시)

THD

230Vac@THD <10%(최대 부하 시)

효율성(일반)

89%

87%

대기전력

0.4W

돌입 전류(일반)

콜드 스타트180A/220ns@230Vac  ac

서지 방지

L-N: 2kV

누설 전류

<0.25mA/230Vac

환경

작동 온도

ta: 45°C  tc: 80°C

작동 습도

20 ~ 95%RH, 비응축

보관온도, 습도

-40 ~ 80°C, 10~95%RH

온도계수

±0.03%/°C(0-50)°C

진동

10~500Hz, 2G 12분/1주기, 72분 주기 X, Y, Z 축을 따라 각각.

보호

과열 보호

PCB 온도가 110°C 이상인 경우 출력 전류를 지능적으로 조정하거나 끄면 자동으로 복구됩니다.

과부하 보호

정격 전력≥102%일 때 출력을 차단하고 자동 복구됩니다.

단락 보호

단락이 발생하면 자동으로 종료되고 자동 복구됩니다.

무부하 보호

정전압을 출력합니다.

안전 & EMC

내전압

I/P-O/P: 3750Vac

절연 저항

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

안전 표준

IEC/EN61347-1, IEC/EN61347-2-13

EMC 방출

EN55015, EN61000-3-2 클래스 C, IEC61000-3-3

EMC 내성

EN61000-4-2,3,4,5,6,8,11,  EN61547

스트로브 테스트 표준

IEEE 1789

기타

차원

235×37×27mm(가로×세로×높이)

포장

240×47×33mm(가로×세로×높이)

무게(G.W.)

350g±10g


특징:

1. Dali 표준 인터페이스는 Dali 144 표준을 준수합니다.

2. Dali2 인증, Dali 회원

3. 디지털 제어 출력을 채택하고 스트로보스코픽이 없습니다.

4. 국제 일반 AC 입력 100-250V 범위

5. 자연 공기 냉각, 방습, 열전도, 실리카겔 방열 공정

6. 자체 개발한 깊이 디밍 곡선

7. 다중 보호 기능

8. 특수 알루미늄 용접 공정, 초소량 설계

9. ERP 표준을 준수하며 대기 전력 소비는 0.5W 미만입니다.


애플리케이션:

1. LED 조명 스트립

2. 빌라 지능형 조명

3. Dali 지능형 조명 시스템에 연결할 수 있습니다.

4. 박물관 조명

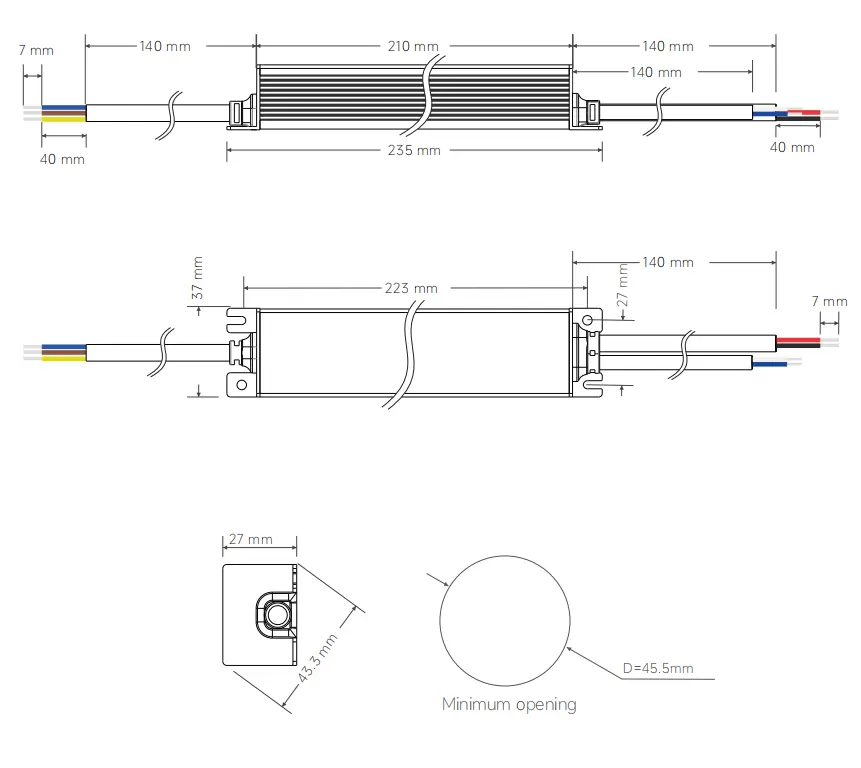

차원:

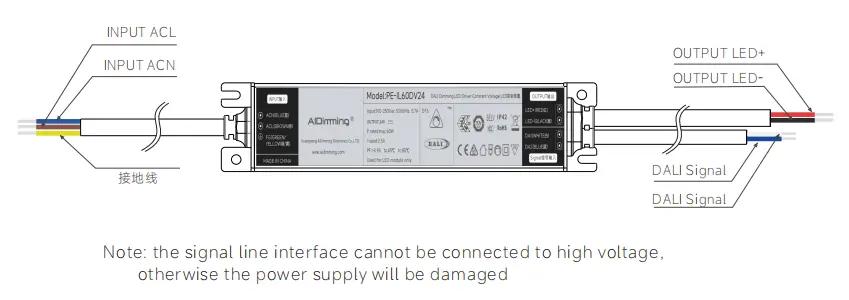

배선:


사용 지침:

별도로 명시하지 않는 한 모든 사양 및 매개변수는 정격 부하 230VAC 입력 및 주변 온도 25℃에서 측정됩니다.

제품 식별에 따라 배선하고, 양극과 음극, 입출력 방향에 주의하여 배선하십시오. 메모:

참고 1: 전원을 켠 후 입력 및 출력 단자가 올바른지 확인하십시오.

참고 2: 먼저 부하를 DC 출력 단자에 연결한 다음 오류가 없는지 확인한 후 전원 공급 장치를 연결하십시오. 정전압 모드에서 개방 회로에서 전원이 켜지면 먼저 전원 공급 장치를 분리한 다음 출력 단자에 저장된 전기 에너지가 방출된 후 LED를 연결하십시오.

참고 3: 이 파워 드라이버는 LED 램프에 사용됩니다. 본 제품의 입력 전압 범위는 AC 100-250 V입니다. 지정된 출력 전압 및 전류 범위 내에서 사용할 때, 주위 온도가 -20 ℃ ~ +45 ℃이고 표면이 제품의 방열을 방해하는 단열 솜이나 기타 물체로 덮을 수 없는 경우, 이 제품은 본 제품의 사용 조건을 충족하는 환경에서 5년 무상 보증을 받습니다.

1. 장비에 처음 전기를 연결한 후 전원 공급 장치에 불이 들어오지 않으면 AC 입력 단자를 분리하고 다음 사항을 확인하세요.

(1) 중. DC 출력 단자의 접촉 불량을 확인하십시오.

(2) dc 출력 단자는 음극입니다.

(3) AC 입력 단자의 접촉 불량 여부를 확인하고 전기 테스트 후 문제를 해결하십시오.

(4) 연결 신호 읽기 데이터는 부팅 후 종료되도록 설정됩니다.

2. 장치가 전기적으로 연결되면 LED가 켜지지만 LED 표시등이 깜박입니다. AC 입력 전원 공급 장치를 차단하고 DC 출력을 확인하십시오.

(1) 전원 공급 장치 설계 매개변수는 LED 램프 및 랜턴의 실제 사용과 일치합니다.

(2) 제품 사용 중 다른 질문이나 문제가 있는 경우 제때에 당사에 연락하여 잘못된 정보를 전달하고 피드백하십시오. 문제 해결을 위해 적극적으로 도와드리겠습니다.


비정상적인 상황 및 해당 처리 방법:


DALI(Digital Addressable Lighting Interface) Dali 슬레이브는 마스터가 요청할 때만, 즉 명령에 응답하여 데이터를 전송합니다.

동일한 Dali 네트워크에는 각각 별도의 짧은 주소를 가진 최대 64개의 슬레이브 장치가 있습니다.

그룹에 종속 장치를 할당할 수도 있습니다. 최대 16개의 그룹이 동시에 존재할 수 있으며, 슬레이브 유닛은 서로 다른 그룹에 속할 수 있습니다.

각 장치는 최대 16개의 장면을 설정할 수 있습니다. 달리 프로토콜 주요 기능

1) 비동기 직렬 통신

2) 1200보드, 맨체스터 코드

3) 2선식 차동 신호

4) 차동 전압이 9.5V보다 높을 때 높음

5) 차동 전압이 6.5V 미만일 때 낮음

6) 상위 장치별 통신 처리

7) Dali 버스는 64개의 슬레이브 장치를 연결할 수 있습니다.

8) 각 슬레이브는 개별적으로 주소를 지정할 수 있습니다. Dali 전기 특성 유휴 상태에서 Dali 버스는 높으며 슬레이브 장치에 의해 제어됩니다.



1) 출력이 높을 때 호스트를 방해하지 마십시오.

2) 출력이 낮을 때 Dali 버스는 서로 직접 단락될 수 있습니다.

3) Dali 버스 최대 전류는 250mA입니다.

4) 양방향 통신은 동시에 수행할 수 없습니다.

5) 데이터 라인의 최대 길이는 300미터입니다. 그렇지 않으면 전압 강하가 2V를 초과해서는 안 됩니다.
