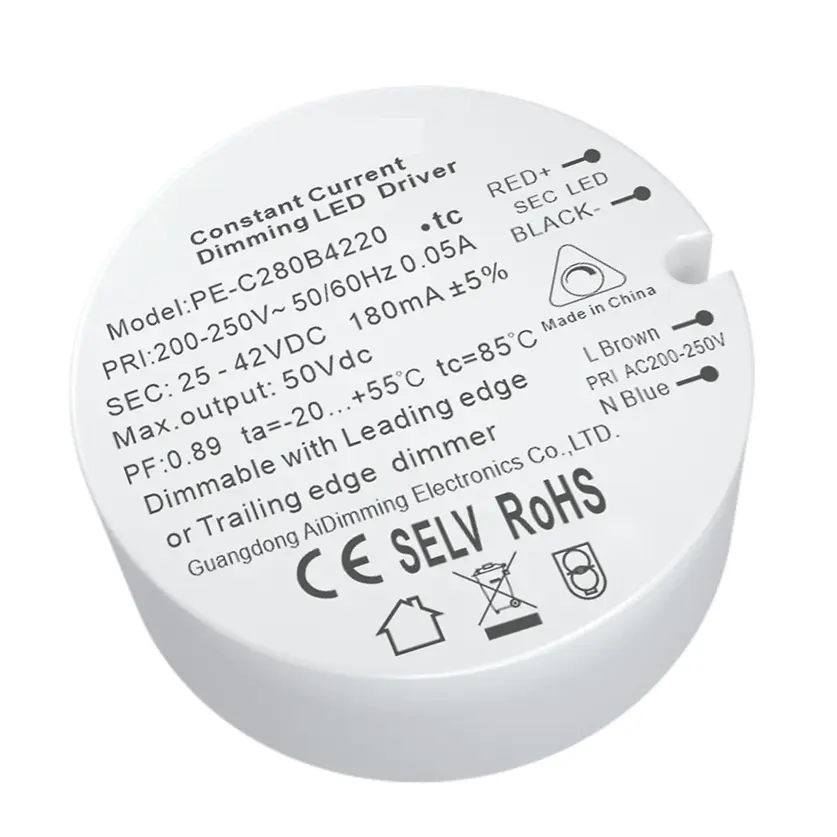

8.4W 정전류 트라이액 디밍 가능 LED 드라이버
  • 8.4W 정전류 트라이액 디밍 가능 LED 드라이버8.4W 정전류 트라이액 디밍 가능 LED 드라이버

8.4W 정전류 트라이액 디밍 가능 LED 드라이버

PE-C280은 중국 제조업체인 Starwell이 고역률, 고효율, 고정밀성, 효율적이고 안정적인 저손실 스위치 제어 칩을 사용하여 개발한 8.4W 정전류 트라이액 디밍 가능 LED 드라이버 중 하나입니다. 고성능 구성 요소는 저소음, 긴 수명 및 기타 특성을 제공합니다. 드라이버는 55℃ 고온을 견딜 수 있는 실리카겔 열전도 기술을 채택했습니다.

문의 보내기

전문 제조업체인 Starwell은 RPC MOSFET 조광기 및 FPC TRAIC 조광기에 적합한 고품질 8.4W 정전류 트라이액 조광 가능 LED 드라이버를 제공하고자 합니다.


사양

모델

PE-C280B2435

PE-C280B4220

PE-C280B0670

PE-C280B1270

PE-C280B2430

산출

출력 전압

12-24Vdc

25-42Vdc

2.5-6Vdc

6-12Vdc

12-24Vdc

최대 출력 전압

24Vdc

42Vdc

6Vdc

12Vdc

24Vdc

무부하 출력 전압

27Vdc

43Vdc

8Vdc

15Vdc

27Vdc

출력 전류

350mA

200mA

700mA

700mA

300mA

출력 전력

4.2W~8.4W

5W~8.4W

1.75W~4.2W

4.2W~8.4W

3.6W~7.2W

스트로브 레벨

깜박임 감소(8%)

디밍 범위

2~100%,

PWM 디밍 주파수



현재 정확도

±5%

리플 및 노이즈

=500mv p-p

입력

디밍 인터페이스

트라이액 리딩 엣지/트럴링 엣지

입력 전압 범위

200-250Vac

빈도

50/60Hz

입력 전류

<0.08A

<0.08A

<0.08A

<0.08A

<0.08A

역률

PF>0.9(최대 부하 시)

PF>0.9(최대 부하 시)

PF>0.88(최대 부하 시)

PF>0.88(최대 부하 시)

PF>0.88(최대 부하 시)

THD

230Vac@THD      <20%(최대 부하에서)

효율성(일반)

77%

79%

77%

77%

77%

돌입 전류(일반)

콜드 스타트0.8A

콜드 스타트0.8A

콜드 스타트1.54A

콜드 스타트0.8A

콜드 스타트0.8A

서지 방지

L-N: 1.5kV

누설 전류

<0.25mA/230Vac

환경

작동 온도

TC: 55°C TC: 85°C

작동 습도

20 ~ 95%RH, 비응축

보관온도, 습도

-40 ~ 80°C, 10~95%RH

온도 계수

±0.03%/°C(0-50)°C

진동

10~500Hz, 2G 12분/1주기, 72분 주기 X, Y, Z 축을 따라 각각.

보호

과열 보호

PCB 온도가 110°C 이상인 경우 출력 전류를 지능적으로 조정하거나 끄면 자동으로 복구됩니다.

과부하 보호

정격 전력≥102%일 때 출력을 차단하고 자동 복구됩니다.

단락 보호

단락이 발생하면 자동으로 종료되고 자동 복구됩니다.

무부하 보호

부하가 없으면 출력을 차단하고, 부하가 다시 정상으로 돌아오면 자동으로 복구됩니다.

안전 및 EMC

내전압

I/P-O/P: 3750Vac

절연 저항

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

안전기준

IEC/EN61347-1, IEC/EN61347-2-13

EMC 방출

EN55015, EN61000-3-2 클래스 C, IEC61000-3-3

EMC 내성

EN61000-4-2,3,4,5,6,8,11,  EN61547

스트로브 테스트 표준

IEEE 1789

기타

차원

43.2×0.5mm(D×H)

포장

가방에

무게(G.W.)

42g±5g


송장:

● LED 위상차단 디밍 드라이버, 디밍 범위 2~100%

● RPC MOSFET 조광기 및 FPC TRAIC 조광기에 적합

● 액티브 PFC

● 보호: 단락/과전압/과전류

● 실리카겔 열전도 기술, 자연 찬 바람

● 초소형 볼륨

● LED 가정용 조명 및 상업용 조명에 적합

● 안전한 무부하 보호장치

● 경제적이고 편리한 설치

● 세계 조명 장비 안전 표준을 준수합니다.

● 보호 등급 II

● 3년 보증

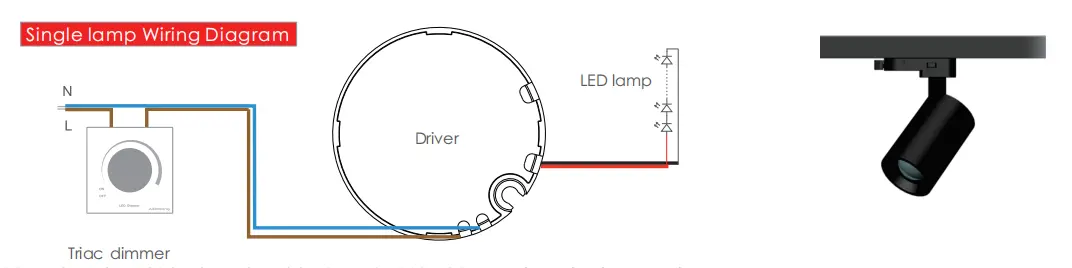

배선 다이어그램:

배선:

출력 와이어: 20AWG 빨간색 및 검정색 PVC 케이블, 길이 200~230mm, 와이어 스트리핑 요구 사항: 5~7mm

입력 전선: 20AW 갈색 파란색 VDE 이중 절연 전선, 길이 150~160mm, 전선 피복 제거 요구 사항: 5~7mm



지침의 사용:

1. 입력과 출력의 차이에 주의하고 올바르게 연결한 후 전원을 켜세요.

2. 먼저 DC 출력의 부하를 연결하고 확인한 후 전원 공급 장치를 엽니다. 정전류 모드에서 개방 회로에서 전원을 켜면 전원 공급 장치를 끄고 출력에 저장된 전자 에너지가 방출될 때까지 LED를 연결할 수 없습니다. 그렇지 않으면 LED가 손상될 수 있습니다.

3. 이러한 유형의 전원 공급 장치는 LED 램프 및 랜턴의 사용으로만 제한되며, 입력 전압 범위는 AC200-250v, 단열면 및 제품의 방열을 방해하는 기타 항목으로, 이는 지정된 출력 전압, 전류 범위에서 제품에 적합하며 사용 환경 온도는 -20-45도이며 보증은 환경 조건을 커버할 수 없습니다. 이 제품은 3년 동안 무료로 사용할 수 있습니다. 보증.



비정상적인 상태 및 해당 치료 방법:

1. 디밍 드라이버를 처음 연결한 후에도 LED 램프가 밝지 않습니다. AC 입력을 끄고 다음과 같이 확인하십시오.

a) DC 출력 접촉 불량 여부:

b) DC 출력 극성이 반대인지, LED 보드가 용접되어 있는지 여부;

c) AC 입력의 접촉 불량 여부: 이러한 오류를 제거한 후 테스트합니다.

2. 기기 연결 상태가 양호하고 LED가 켜지지만 LED가 깜박입니다. AC 입력을 끈 다음 DC 출력을 확인하세요.

a) 과부하.부하 ​​상태.

b) 매개변수와 실제 매개변수가 일치하는지 여부입니다.

3. 사용 중 궁금한 사항이 있으면 적시에 연락해 주시기 바랍니다. 문제를 해결하기 위해 최선을 다하겠습니다.
