PoE 인젝터가 카메라에 전원과 네트워크를 공급하는 방법

보안 모니터링 장비를 위한 PoE 인젝터 공급 방식의 초기 개발과 이후 구축은 긴밀하게 연결되어 있습니다. 특히, 건설 후기 단계에서는 PoE 카메라와 PoE 전원 공급 장치 모듈의 사양, 특성 및 관련 프로토콜을 완전히 이해해야 합니다. 그래야만 모니터링 프로젝트가 효율적이고 저렴한 비용으로 완료될 수 있습니다. PoE 전원 공급 장치 모듈은 어떻게 감시 카메라에 전원을 공급하고 네트워크를 제공합니까?

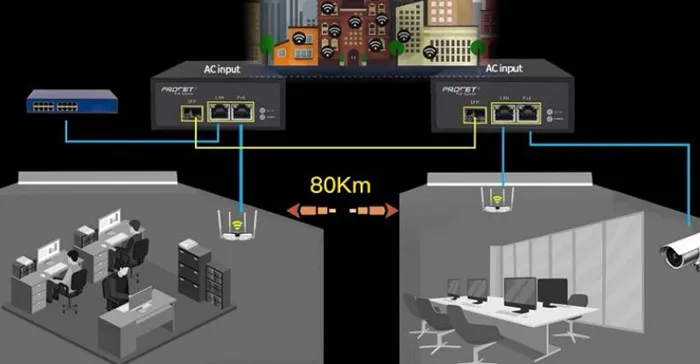

PoE 전원 공급 장치에는 AP(PoE 카메라, 무선 AP 및 기타 장비)에 전원과 네트워크 전송을 동시에 제공하기 위해 하나의 네트워크 케이블만 필요합니다. 보안 모니터링 시스템은 네트워크 PoE 전원 공급 솔루션(자세한 내용은 아래 그림 참조)을 채택하므로 소켓 설치 및 전원 코드 배치가 필요하지 않습니다. 시간 비용, 네트워크 배포 비용, 설치 인건비, 추후 유지 관리 비용 등을 절약할 수 있습니다. 네트워크에 사용되는 PoE 인젝터 공급 전원 장치가 많을수록 이러한 시간과 비용 이점은 더욱 분명해집니다.

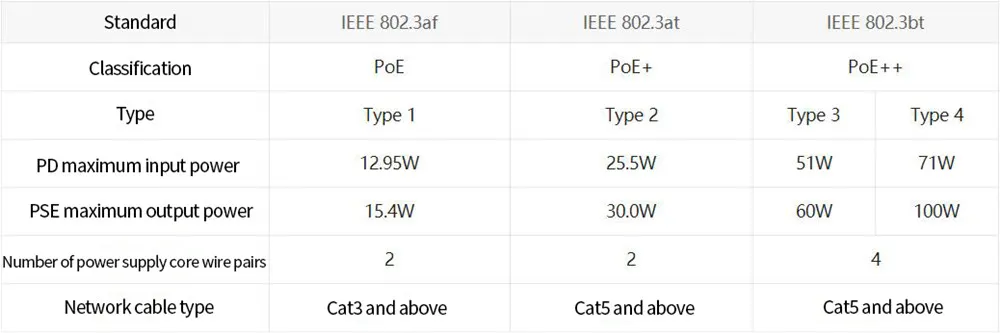

PoE 인젝터 공급 모듈에는 세 가지 표준만 있습니다. IEEE802.3af 전원 공급 장치 전력은 15.4W/at입니다. 전원 공급 장치 전력은 30W/bt입니다. 전원 공급 전력은 90w입니다(자세한 내용은 아래 그림 참조). PoE 전원 공급 장치와 PoE 전원 수신(PoE 카메라)을 어떻게 일치시키나요? 예를 들어:

1. PoE 카메라 전원이 10W인 경우 IEEE802.3af PoE 전원 공급 장치 모듈을 선택할 수 있습니다.

2. PoE 카메라 전원이 20W인 경우 IEEE802.3802.3at PoE 전원 공급 장치 모듈을 선택해야 합니다.

3. 802.3at 표준은 802.3af 표준과 역호환되므로 PoE 카메라가 802.3af 표준인 경우 802.3af 또는 표준 PoE 전원 공급 장치 모듈을 선택할 수 있습니다.

802.3bt 표준은 802.3at 및 802.3af와 역호환됩니다.
