Apple의 새로운 140W GaN 고속 충전기 분해

Apple의 새로운 140W 고속 충전기에는 새로운 모델 A3607이 함께 제공됩니다. Apple이 차세대 장치용으로 설계한 새로운 충전 액세서리인 A3607의 노출은 Apple의 곧 출시될 장치의 충전 솔루션에 대한 업계의 광범위한 관심을 불러일으켰습니다.

외관, 크기 및 매개변수는 기본적으로 이전 모델과 동일하지만 내부 아키텍처가 조정되었습니까? 핵심 구성 요소가 업그레이드되었습니까? 이러한 질문에 대해 ChargerLAB은 즉시 새로운 Apple 140W 고속 충전기 A3607의 상세한 분해를 진행했으며, 이제 실제 내부 구조를 공개합니다.

Apple 140W 고속 충전기의 모습

포장은 고전적인 미니멀리스트 디자인을 특징으로 하며 Apple 로고, 제품 이름 및 외관이 전면에 인쇄되어 있습니다.

제품 매개변수 스티커가 측면에 부착되어 있습니다.

스티커의 매개변수에 대한 자세한 내용은 나중에 제품 실제 디스플레이 섹션에서 소개될 예정입니다.

이 충전기는 USB-C 장치와 호환되며 MagSafe 3 포트가 장착된 16형 MacBook Pro와 함께 사용하는 것이 공식적으로 권장됩니다.

전원 어댑터는 국내에서 제조되었으며, 생산일자는 2026년, 모델명은 A3607입니다.

패키지에는 충전기와 사용 설명서가 포함되어 있습니다.

충전기는 초기 상태에서 긁힘을 방지하기 위해 보호 종이로 포장되어 있습니다.

Apple의 새로운 140W 고속 충전기의 외관은 이전 모델과 동일하며 고광택 광택 마감과 둥근 모서리 전환이 특징입니다.

Apple 로고는 본체 앞면과 뒷면 중앙에 있습니다.

충전기의 매개변수 정보는 본체 한쪽 면에 인쇄되어 있습니다.

제품 매개변수 클로즈업

입력: 100~240V~ 50/60Hz 2A

(USB PD) 출력: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

충전기는 CCC 및 KC 인증을 통과했습니다.

제품명, 모델명, 주의사항은 케이스 뒷면에 인쇄되어 있습니다.

Apple의 새로운 140W 고속 충전기 모델은 A3607입니다.

충전기에는 양면에 이중 날개 디자인이 있는 접이식 표준 중국 핀이 장착되어 있습니다.

핀은 고전적인 독립 모듈 설계를 채택하고 분리 및 교체가 가능합니다.

접지선 역할도 할 수 있는 T자형 고정 베이스 클로즈업.

모듈 케이스에는 250V~2.5A 정격과 Jabil Inc.가 표시되어 있으며 이는 핀 모듈이 Jabil에서 공급되었음을 나타냅니다. 특히 모듈 슬롯 내부에 보조 고정용 금속 클립을 추가해 장시간 사용해도 모듈이 쉽게 풀리지 않도록 했다.

게다가 핀 디자인도 기존 버전과 다릅니다.

출력단에는 흰색 플라스틱 코어가 있는 단일 USB-C 포트가 장착되어 있습니다.

USB-C 포트 콘센트 쉘도 독립적으로 설계되었습니다.

Apple의 새로운 140W 고속 충전기의 측정된 본체 길이는 95.68mm입니다.

폭은 74.35mm이다.

두께는 28.51mm입니다.

Apple의 기존 140W 질화갈륨 고속 충전기 A2452와 나란히 배치된 신형 및 기존 전원 어댑터의 주요 외관과 크기는 완전히 동일합니다.

손에 들고 있는 충전기의 직관적인 크기 인식.

또한 제품의 무게는 약 285g입니다.

ChargerLAB POWER‑Z KM003C를 사용하여 USB‑C 포트 출력 프로토콜을 감지하는 테스트를 거쳤으며 PD3.1 및 DCP 충전 프로토콜을 지원합니다.

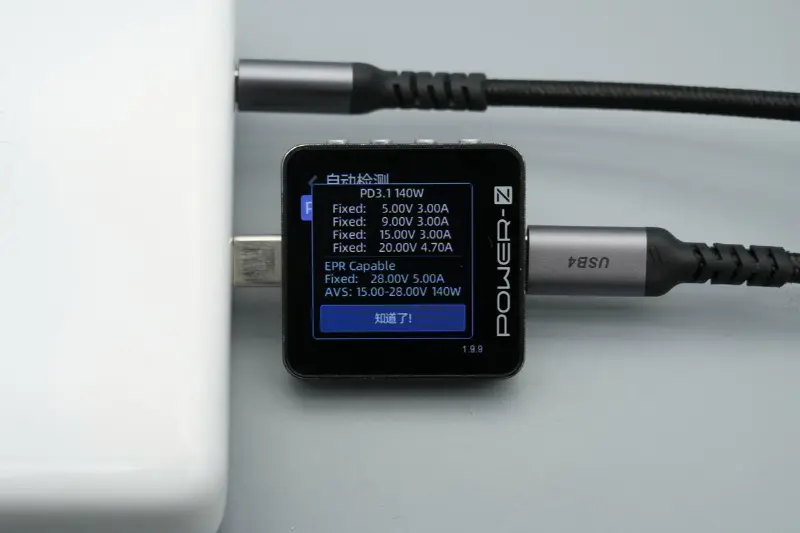

PDO 패킷은 USB-C 포트에 5개의 고정 전압 기어(5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A)와 15~28V 140W AVS 전압 기어도 있음을 보여줍니다.

Apple의 새로운 140W 고속 충전기로 iPhone 17 Pro Max를 충전할 때 측정된 충전 전력은 약 36.34W입니다.

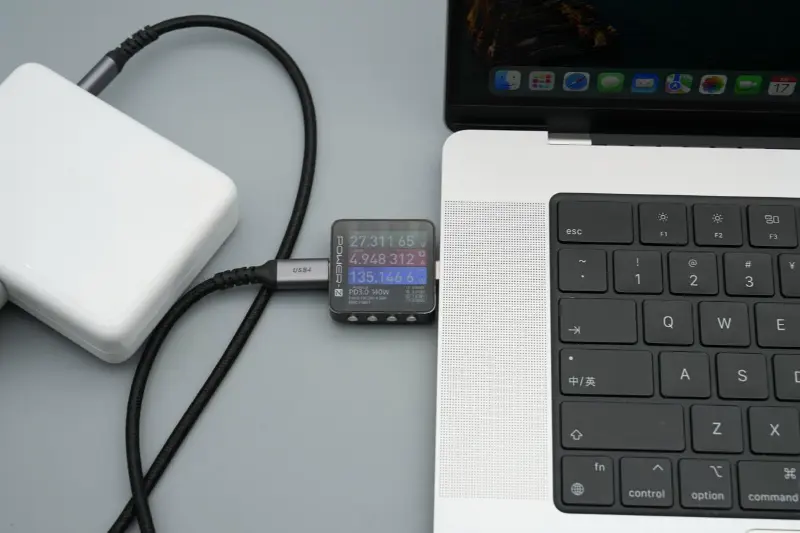

MacBook Pro 충전 시 측정된 충전 전력은 약 135.15W로, 28V 5A 140W 고속 충전에 성공했습니다.

Apple 140W 고속 충전기 분해

충전기 케이스는 측면을 따라 절단하여 열립니다.

강력한 보호를 위해 케이스는 매우 두꺼우며, 가장자리는 접착되어 내부 모듈을 강화합니다.

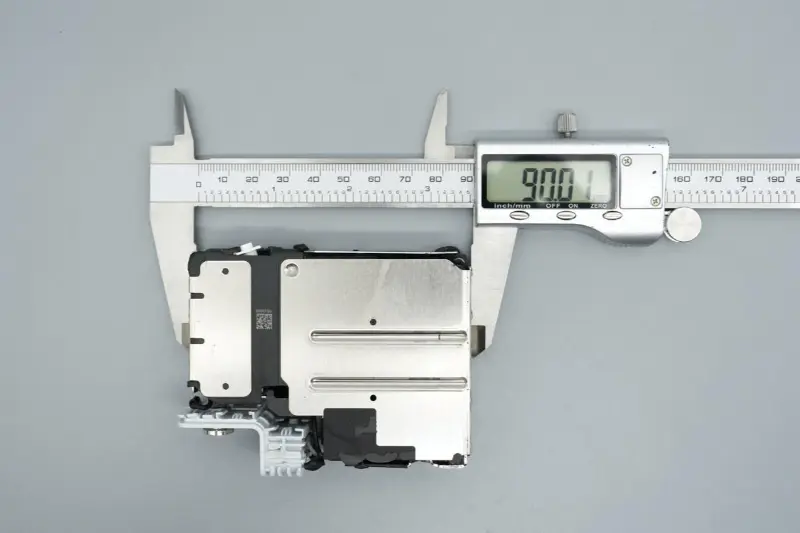

내부 모듈의 측정된 길이는 90.01mm입니다.

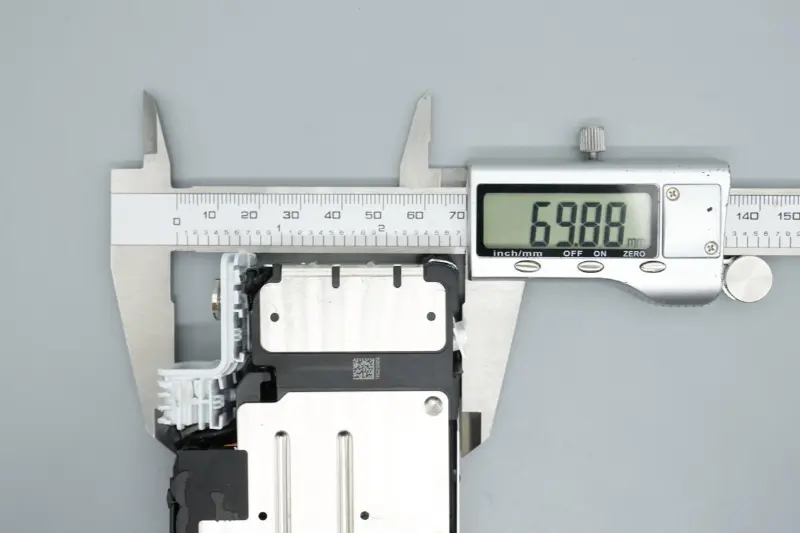

너비는 69.88mm입니다.

두께는 23.52mm입니다.

PCBA 모듈은 균일한 열 방출을 위해 두 개의 통합 금속 쉘로 덮여 있습니다.

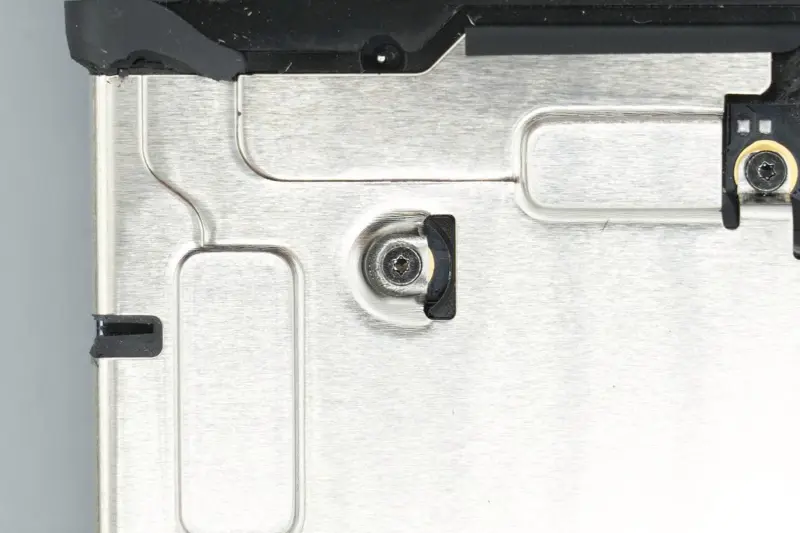

금속 껍질은 나사로 고정됩니다.

측면 일부 부분에 절연테이프가 부착되어 있습니다.

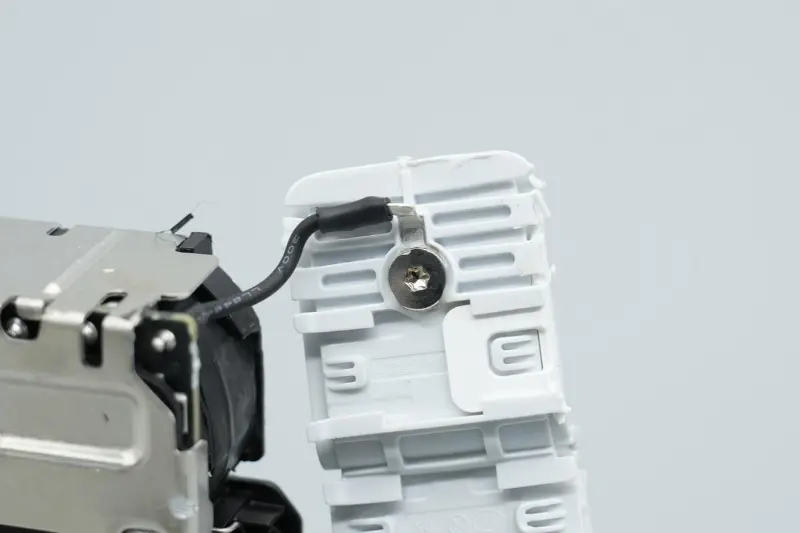

입력단의 전선은 접지를 위해 T자형 고정 베이스에 연결됩니다.

AC 전선 단자의 용접 지점을 절연하기 위해 열수축 튜브가 사용됩니다.

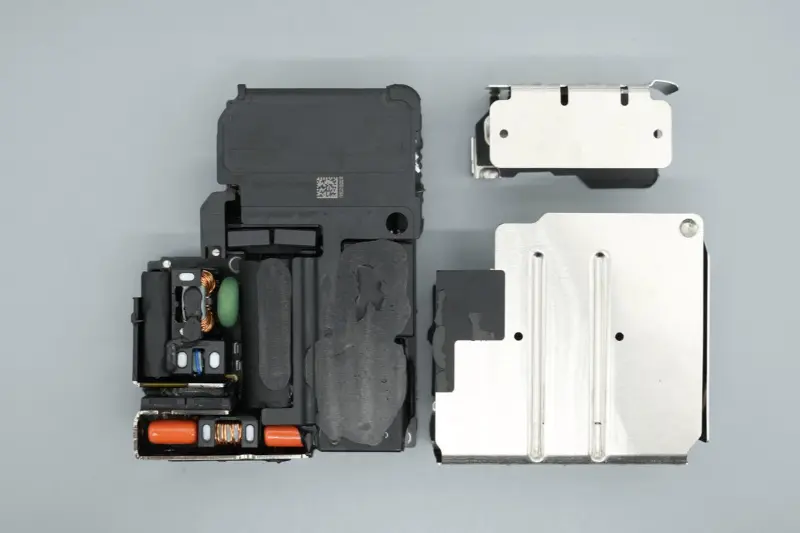

나사를 제거하여 금속 껍질을 떼어냅니다.

메인보드 뒷면과 기타 부위에 해당하는 금속 쉘의 안쪽 면에 절연 처리가 적용되어 있습니다.

플라스틱 커버는 모듈의 변압기 영역을 덮고 커패시터 및 인덕터와 같은 구성 요소가 접착됩니다.

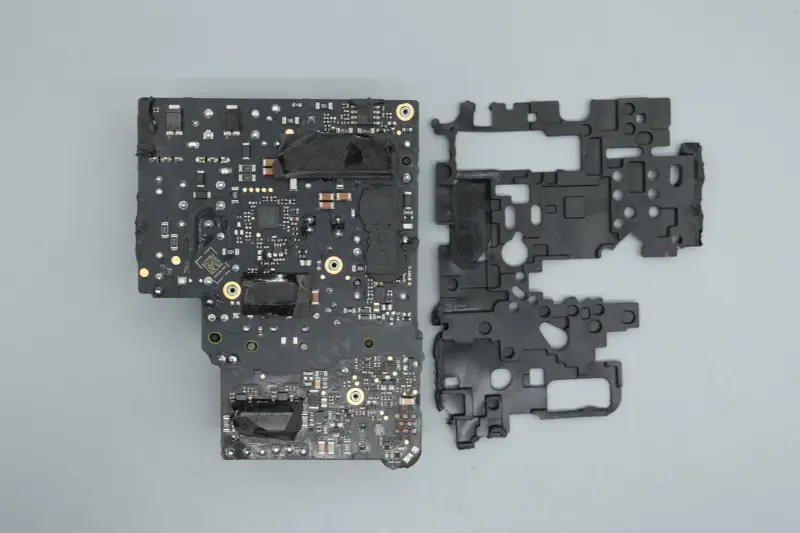

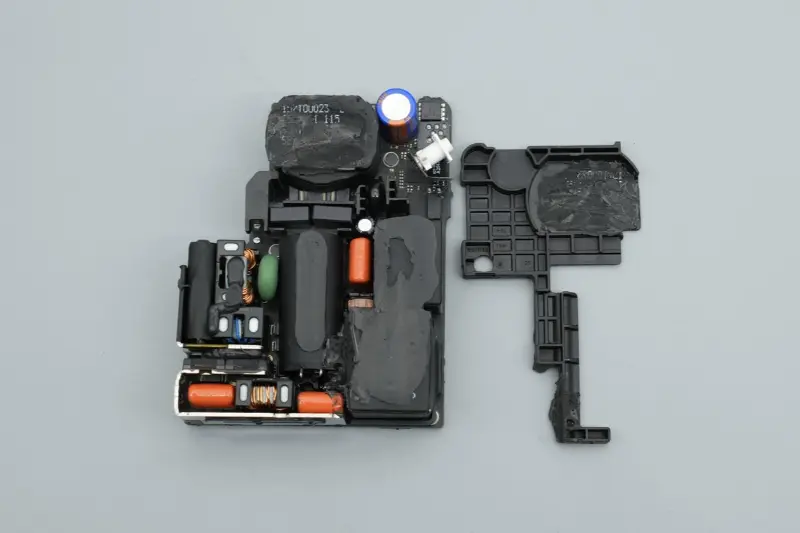

플라스틱 커버를 제거하면 강화 및 격리를 위해 플라스틱 프레임이 중앙 영역에 중첩됩니다.

메인보드 뒷면은 보호를 위해 부드러운 고무 패드로 덮여 있습니다.

보호패드를 떼어내면 해당 칩 부위에 열전도 접착제가 도포되어 있고 그라파이트 열전도 스티커가 부착되어 있는 것을 확인할 수 있습니다.

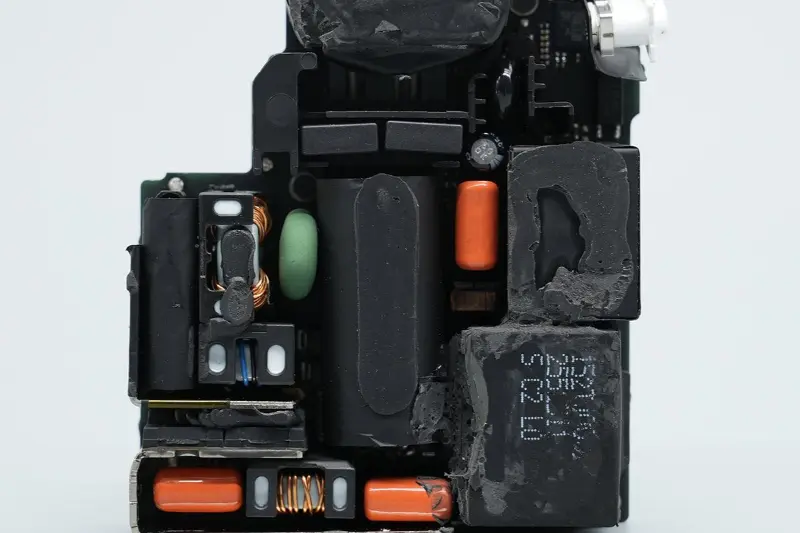

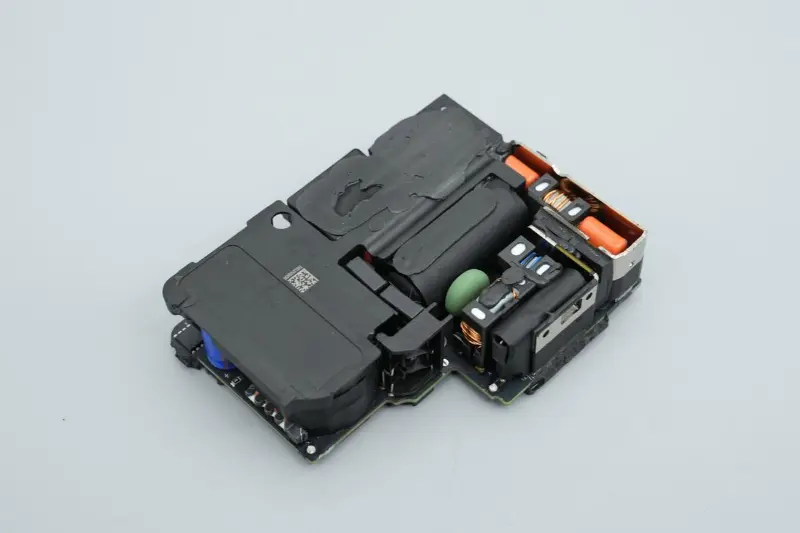

PCBA 모듈의 전면에는 퓨즈, 공통 모드 인덕터, 고전압 필터 전해 커패시터, 변류기, 필름 커패시터, 전원 공급 장치 커패시터, PFC 부스트 인덕터, 강압 인덕터, 변압기 및 기타 장치가 컴팩트하고 질서정연한 전체 레이아웃으로 배열되어 있습니다.

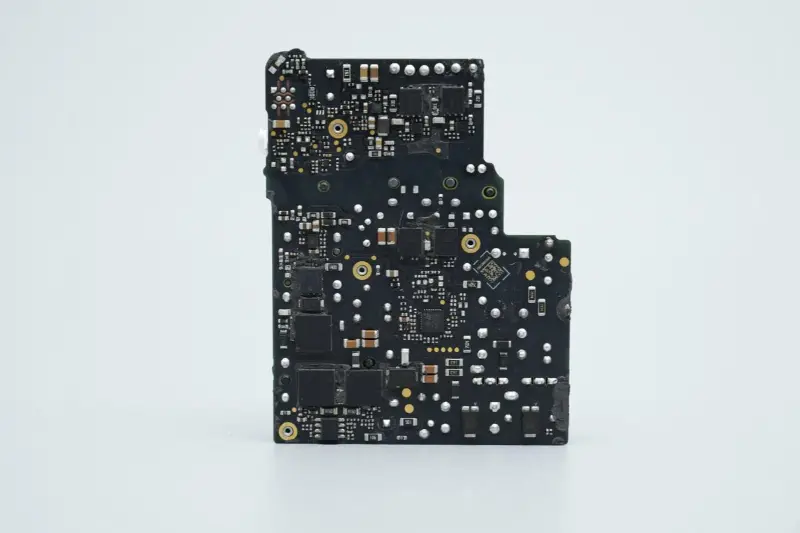

PCB 보드 뒷면에는 PFC 부스트 회로 및 LLC 스위칭 전원 공급 장치 회로용 관련 컨트롤러와 MOS 튜브가 장착되어 있습니다.

2개의 추가 방열판이 PCBA 모듈의 입력 끝에 설치되어 있으며 그 사이에 2개의 Infineon 능동 정류기 MOS 튜브가 있습니다.

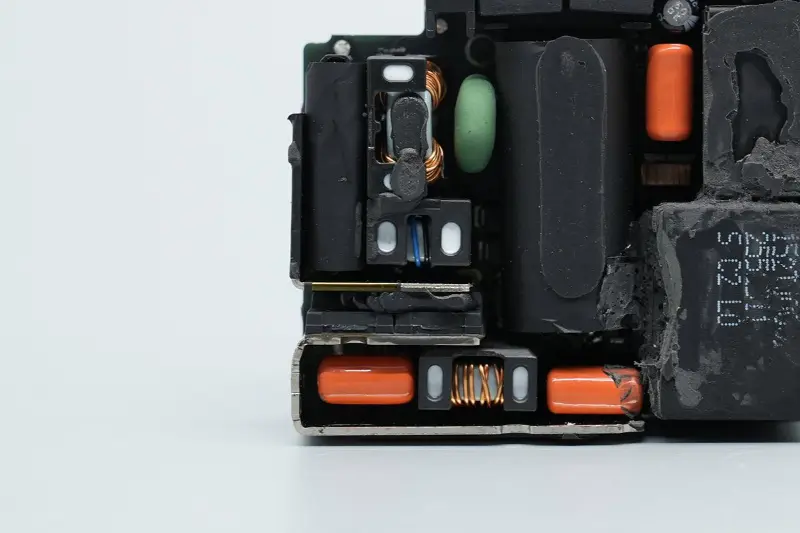

두 개의 방열판으로 둘러싸인 영역에는 퓨즈, 안전 X2 커패시터, 공통 모드 인덕터, 배리스터, 필름 필터 커패시터, 필터 인덕터 및 기타 장치도 장착되어 있습니다.

퓨즈는 안전 X2 커패시터 상단에 배치되고 테이프로 감겨 있습니다.

테이프를 떼어내면 안전 X2 커패시터가 절연을 위해 플라스틱 쉘로 덮여 있고, 두 구성 요소가 테이프로 감싸져 고정되어 있는 것을 볼 수 있습니다.

퓨즈의 정격 전류는 3.15A이며 용접 핀 1개에 절연 튜브가 슬리브 처리되어 있습니다.

0.22μF 용량의 안전 X2 커패시터 클로즈업.

공통 모드 인덕터는 EMI 간섭을 필터링하는 데 사용되며 플라스틱 브래킷으로 용접됩니다.

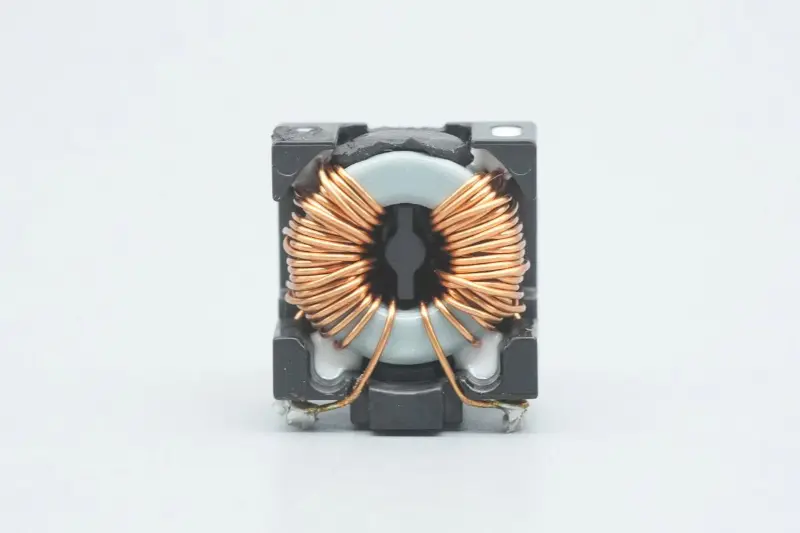

또 다른 공통 모드 인덕터의 클로즈업.

입력 과전압 보호를 위해 TVR10621M 배리스터가 사용됩니다.

입력단은 4개의 다이오드로 구성된 브리지 정류기를 채택합니다.

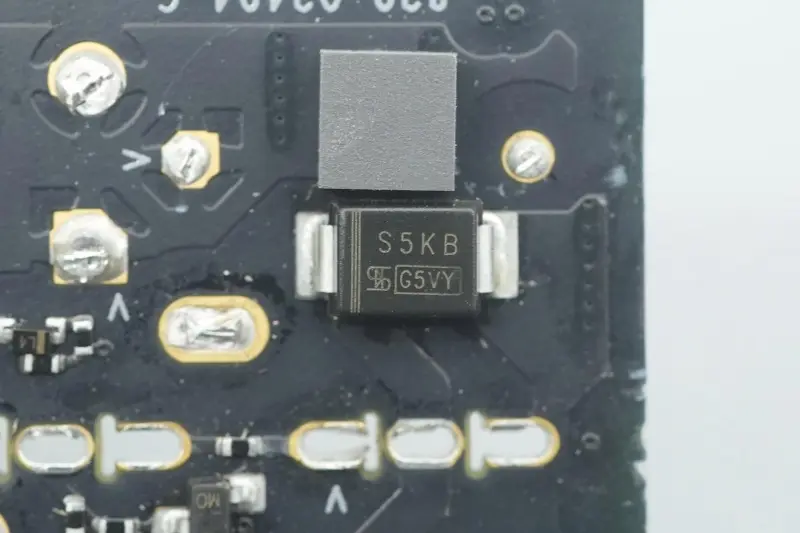

네 번째 다이오드의 클로즈업.

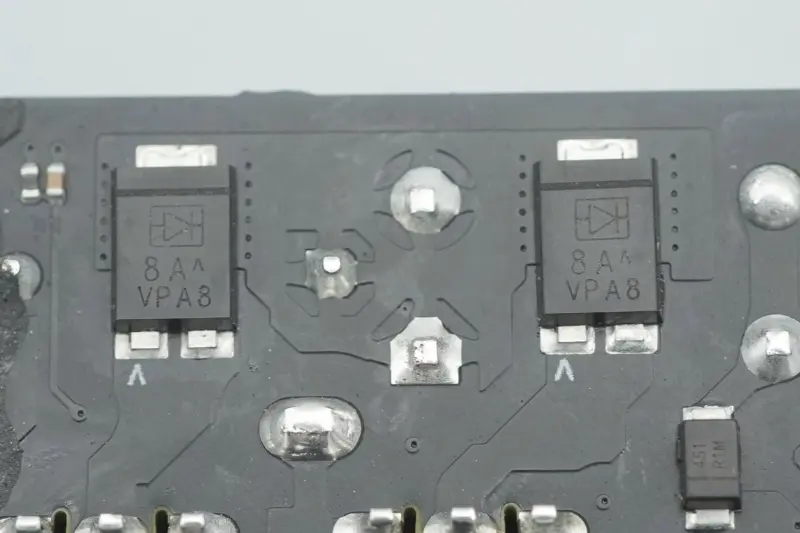

능동 정류를 위해 Infineon CoolMOS IPA65R095C7과 쌍을 이루는 다른 두 다이오드의 클로즈업.

2개의 능동 정류기 MOS 튜브는 Infineon의 Apple용 맞춤형 모델로 65C095C7로 표시되어 있으며 TO-220FP에 패키지되어 정류 효율성을 향상시키는 데 사용됩니다.

1μF 450V 사양의 두 필름 커패시터 클로즈업.

접착제로 강화된 자기 링 필터 인덕터의 클로즈업.

반대편에는 PFC 부스트 인덕터와 스텝다운 인덕터가 설치되어 있습니다.

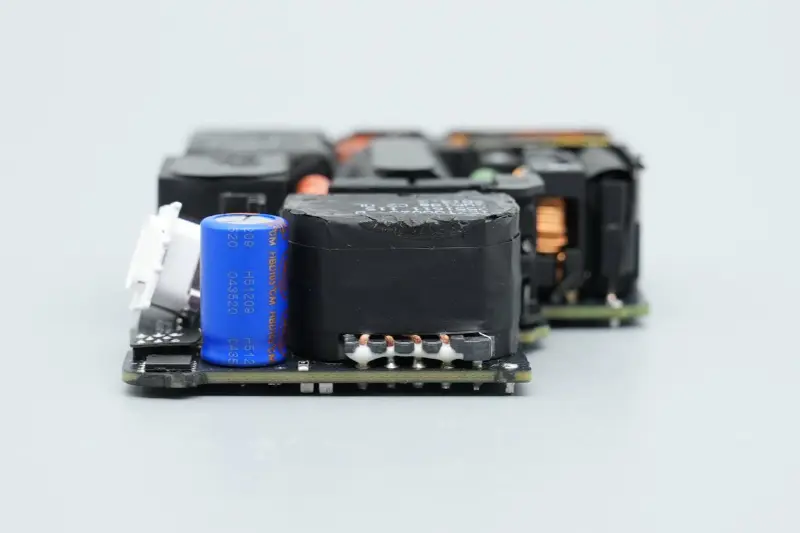

중앙 영역에는 고전압 필터 전해 커패시터, 변류기, 필름 커패시터, 공진 커패시터, 메인 제어 칩 전원 공급 장치 커패시터, Y 커패시터 및 기타 장치가 장착되어 있습니다. 고전압 필터 전해 콘덴서는 절연 테이프로 감싼 후 수평으로 배치됩니다.

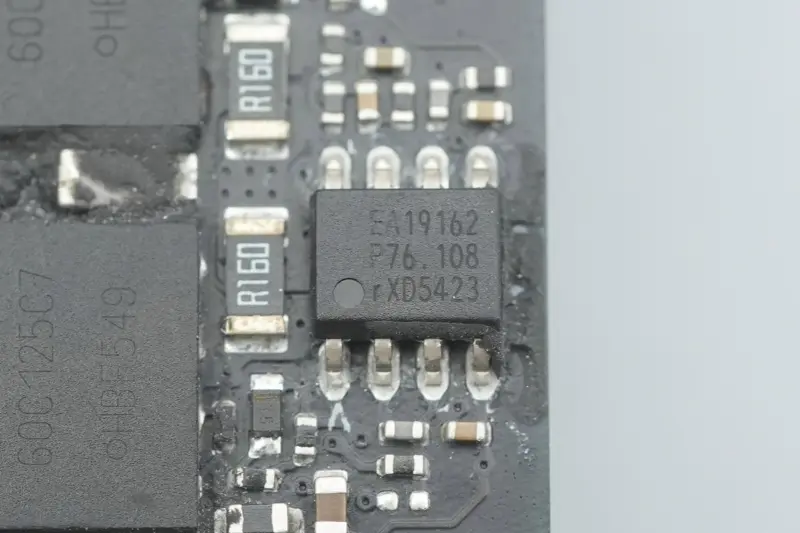

PFC 컨트롤러는 NXP의 TEA19162T 모델로, X 커패시터 방전 기능이 통합되어 있으며 유사 공진 모드 또는 DCM 모드에서 작동합니다. 70~276V의 입력 전압 범위를 지원하고 소프트 스타트와 소프트 스톱을 통합하며 정밀한 부스트 조절 출력을 제공합니다.

TEA19162T는 밸리 스위칭 또는 제로 전압 스위칭을 채택하여 스위칭 손실을 최소화하고, 주파수 제한을 지원하여 스위칭 손실을 줄이고, 버스트 모드를 지원하여 전력 소비를 줄입니다. SO8에 패키지되어 있습니다.

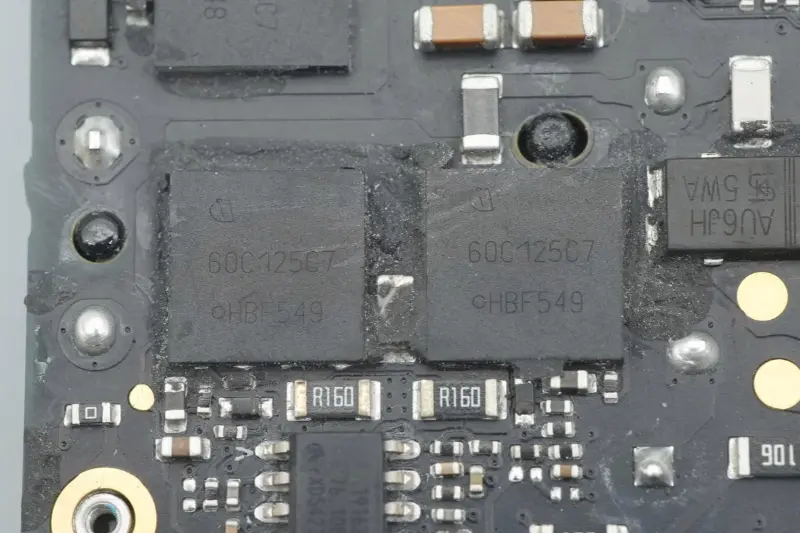

PFC 스위치 튜브는 Infineon 제품이며 60C125C7로 표시되어 있으며 VSON-4에 패키지되어 있습니다.

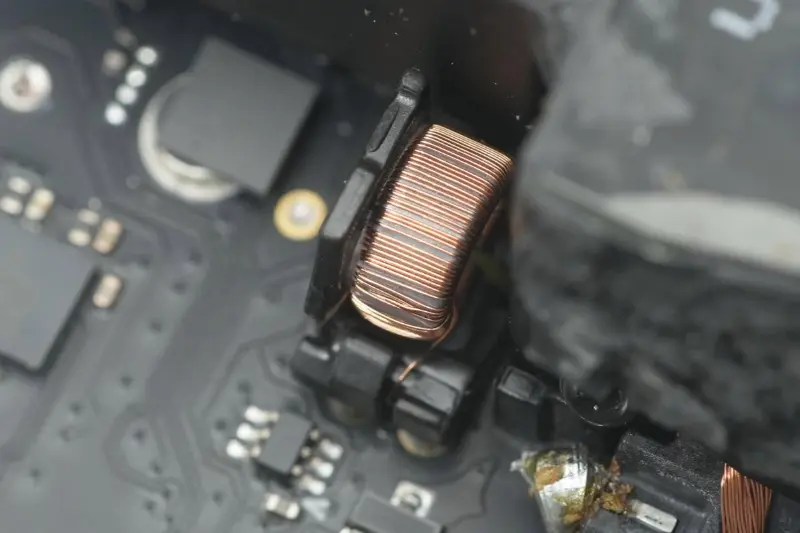

PFC 부스트 인덕터의 클로즈업.

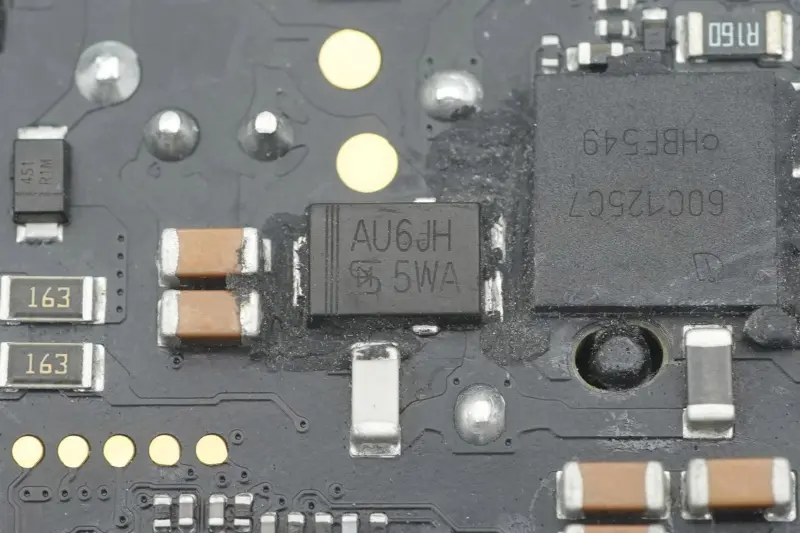

PFC 정류기 다이오드는 Taiwan Semiconductor의 모델 TUAU6JH로, 사양이 600V 6A이고 TO‑277A에 패키지된 고속 복구 다이오드입니다.

고전압 필터 전해 콘덴서는 Rubycon 제품이며 사양은 450V 82μF입니다.

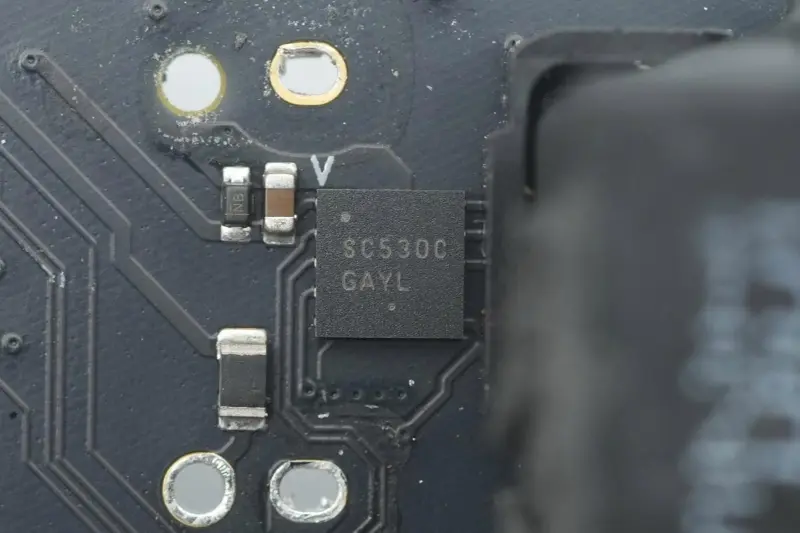

Infineon 및 STMicroelectronics 스위치 튜브용 드라이버는 SC530C로 표시된 ON Semiconductor의 맞춤형 모델입니다.

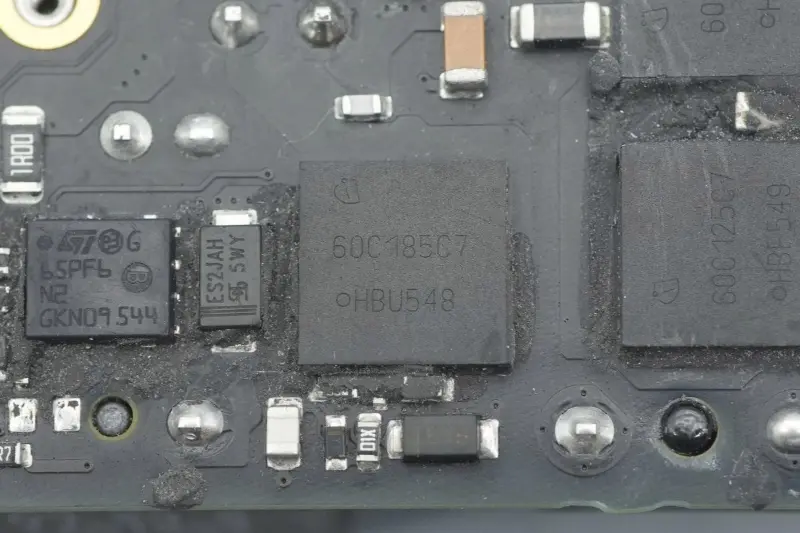

60C185C7로 표시된 Infineon의 맞춤형 MOS 튜브, Apple용 맞춤형 모델, VSON‑4 패키지.

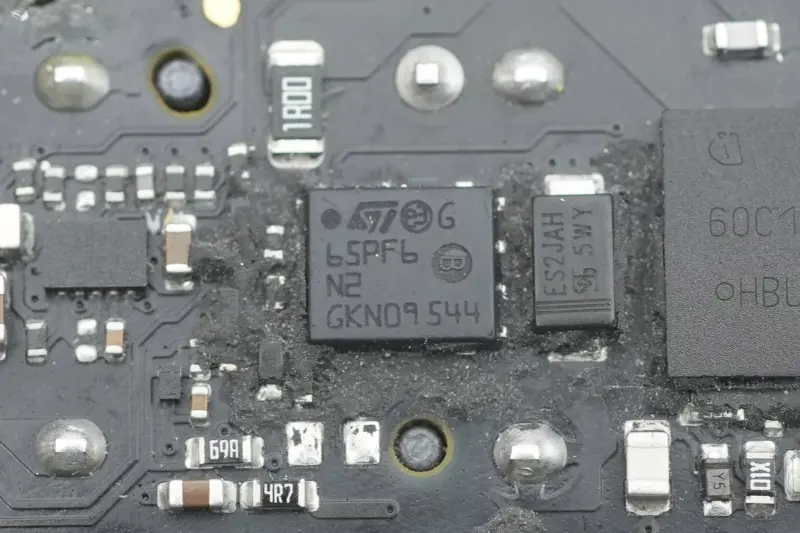

또 다른 MOS 튜브는 65PF6N2로 표시된 STMicroelectronics의 제품으로 PowerFLAT 5x6 HV에 패키지되어 있습니다.

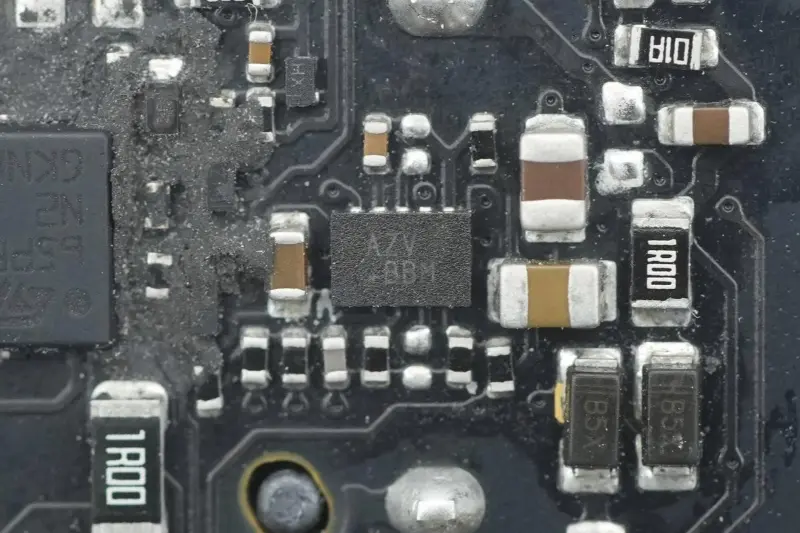

AZV라고 표시된 칩.

강압 단계의 입력 전류를 감지하기 위한 변류기.

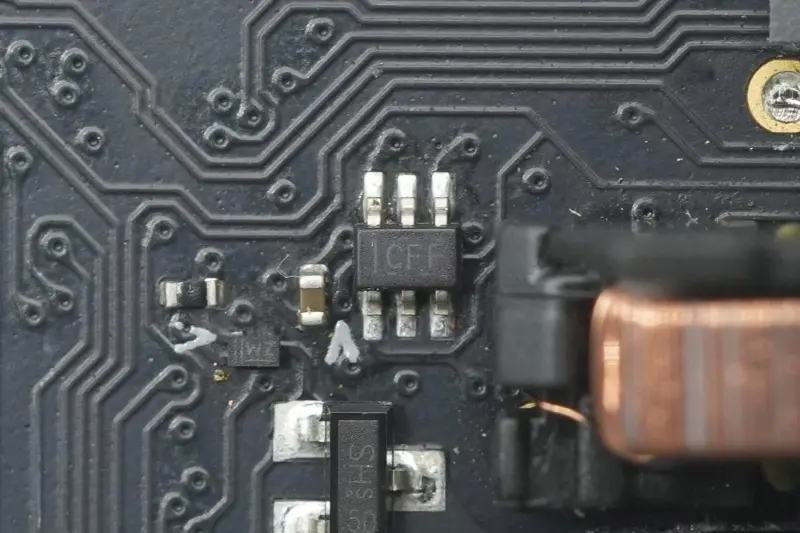

슈미트 트리거 입력이 있는 듀얼 채널 1.65~5.5V 인버터는 Texas Instruments에서 생산하며 CFF로 표시되어 있으며 모델 SN74LVC2G14이며 SC70에 패키지되어 있습니다.

강압 인덕터의 클로즈업.

세 번째 필름 필터 커패시터의 사양은 1μF 450V입니다.

메인 제어 칩 전원 공급 장치 커패시터도 Rubycon 제품이며 사양은 35V 47μF입니다.

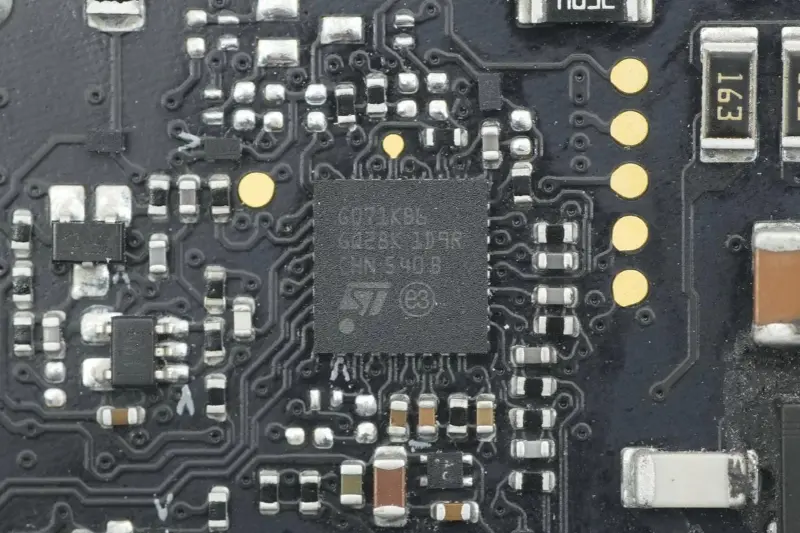

STMicroelectronics STM32G071KB M0 코어 MCU, 내장형 128K 플래시, 36K RAM, 기본 주파수 64MHz, UFQFPN32 패키지, 전원 공급 장치의 기본 드라이브 제어에 사용됩니다.

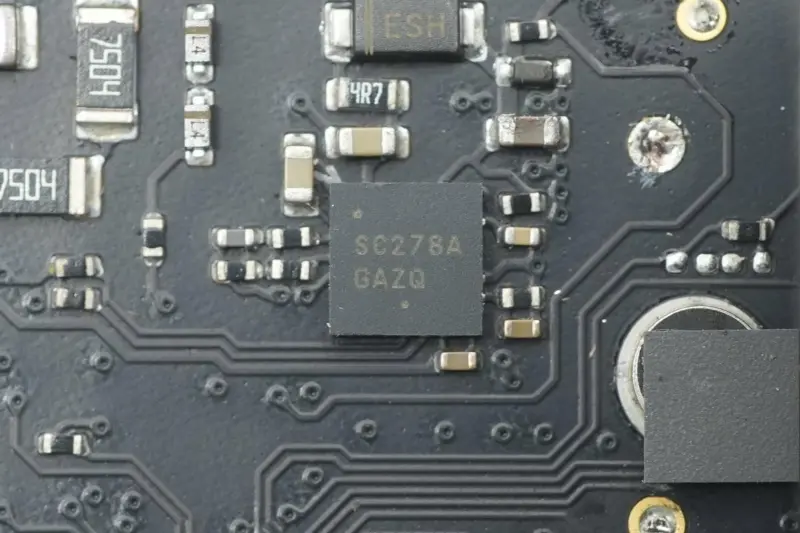

2개의 LLC 스위치 튜브용 드라이버는 SC278A로 표시된 ON Semiconductor의 맞춤형 모델이며 DFN-10에 패키지되어 있습니다.

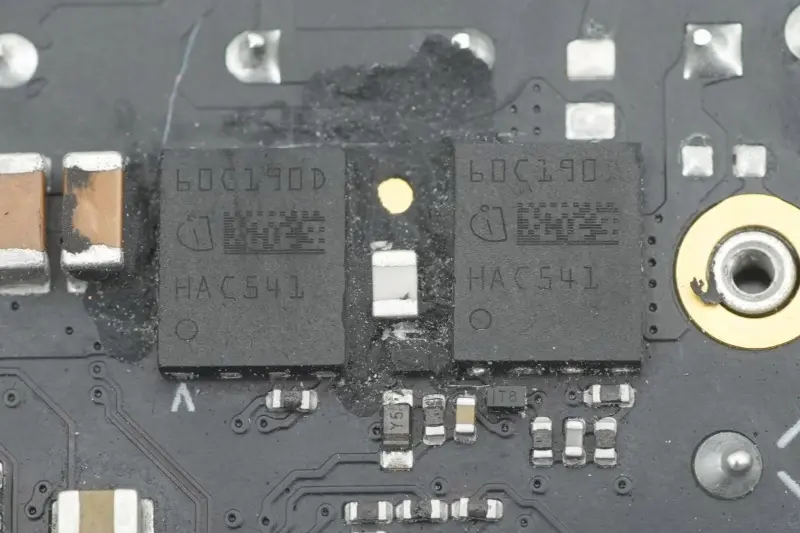

2개의 LLC 스위치 튜브는 60C190D로 표시된 Infineon 제품이며 Apple용 맞춤형 모델이며 TSON‑8‑6에 포장되어 있습니다.

두 개의 공진 커패시터는 VISHAY 제품입니다.

변압기, 광 커플러, 출력 필터 커패시터, 프로토콜 칩 및 VBUS 스위치 튜브는 출력 끝의 한쪽에 설치됩니다.

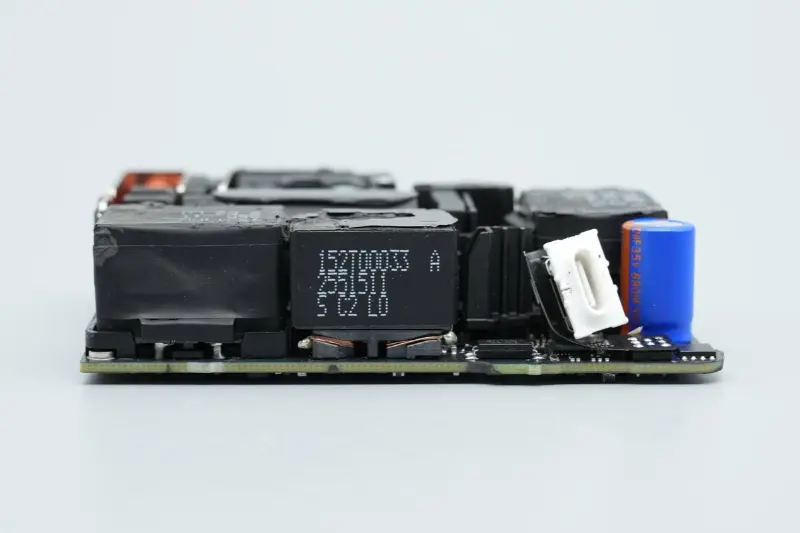

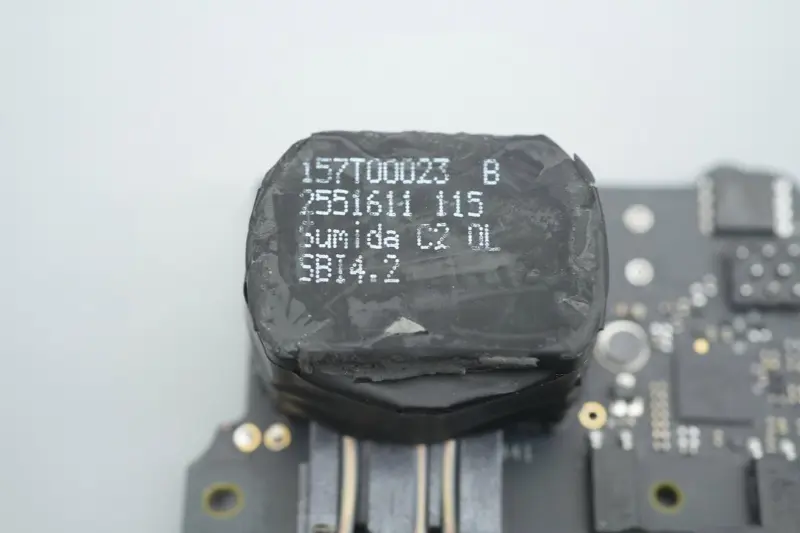

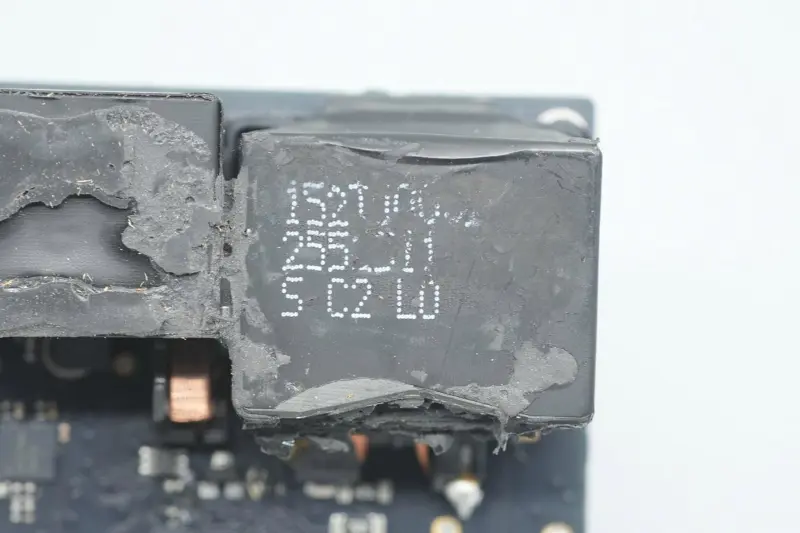

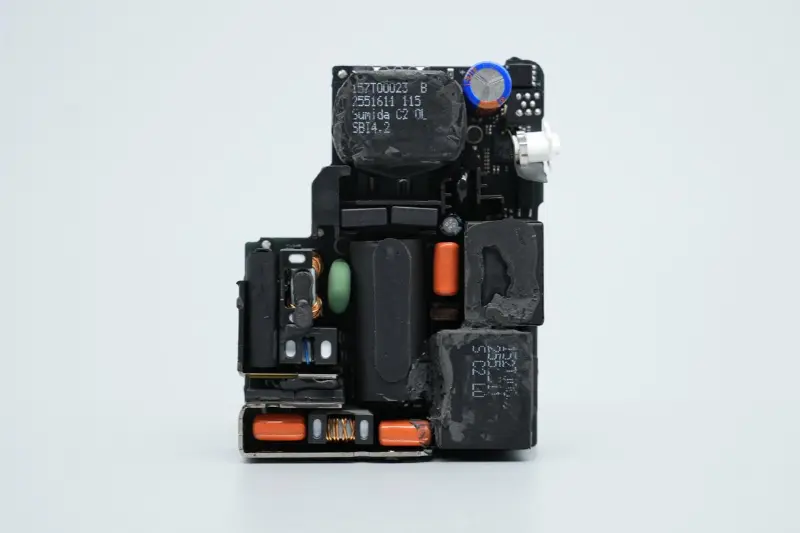

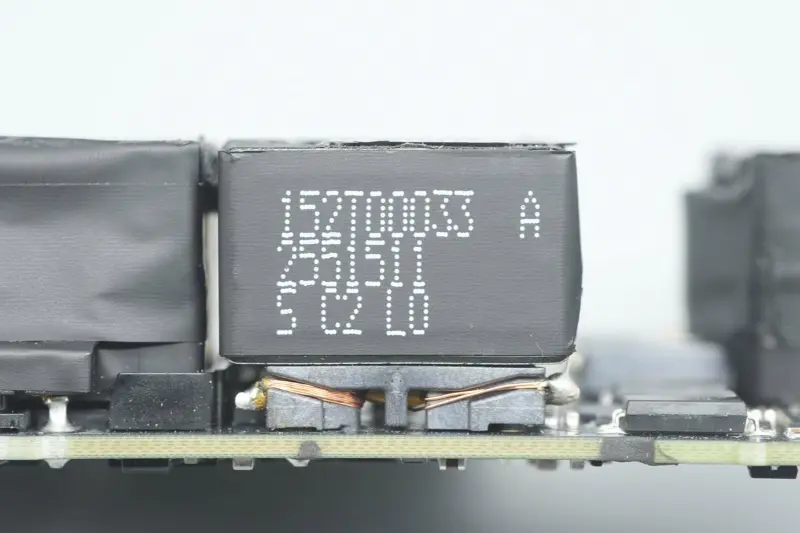

변압기는 Sumida에서 공급합니다.

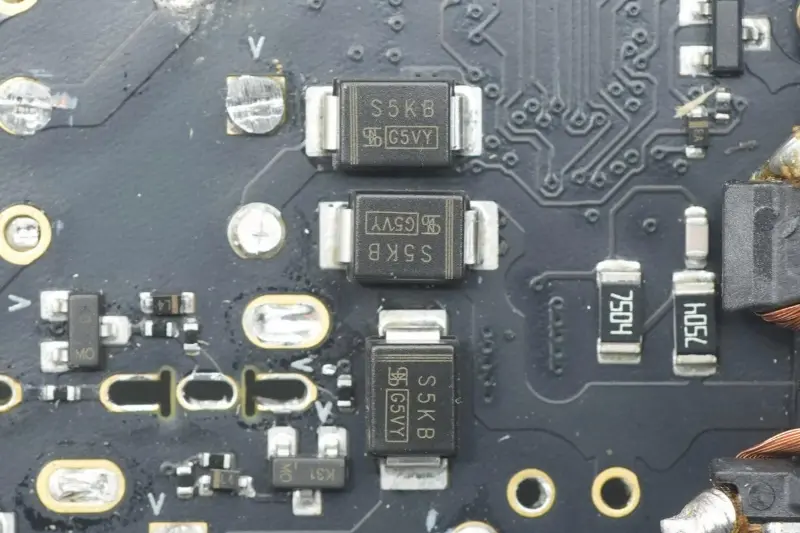

간섭 방지를 위해 두 개의 검정색 Y 커패시터가 사용됩니다.

피드백 출력 전압 및 회로 보호에 사용되는 두 개의 옵토커플러 클로즈업.

세 번째 Y 커패시터의 클로즈업.

동기 정류 컨트롤러에 전원을 공급하기 위한 강압 컨버터입니다.

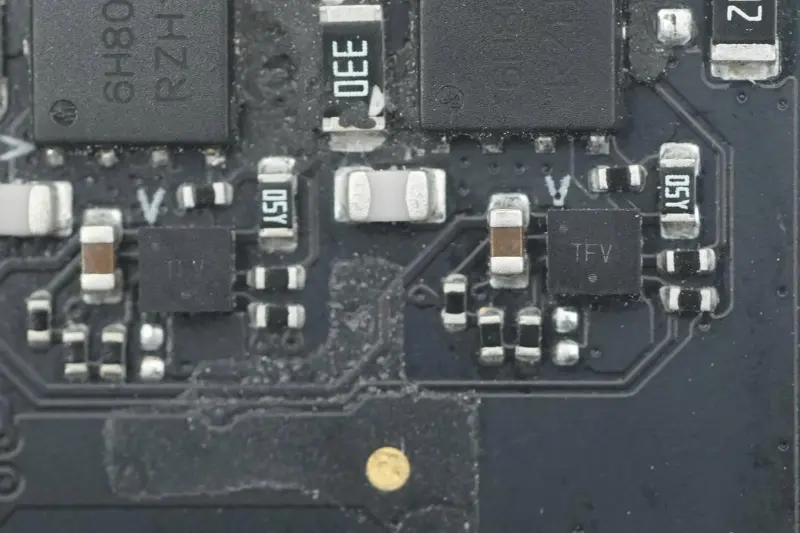

ON Semiconductor의 맞춤형 모델 동기 정류 컨트롤러 2개(TFV 표시)가 WDFN8에 패키지되어 있습니다.

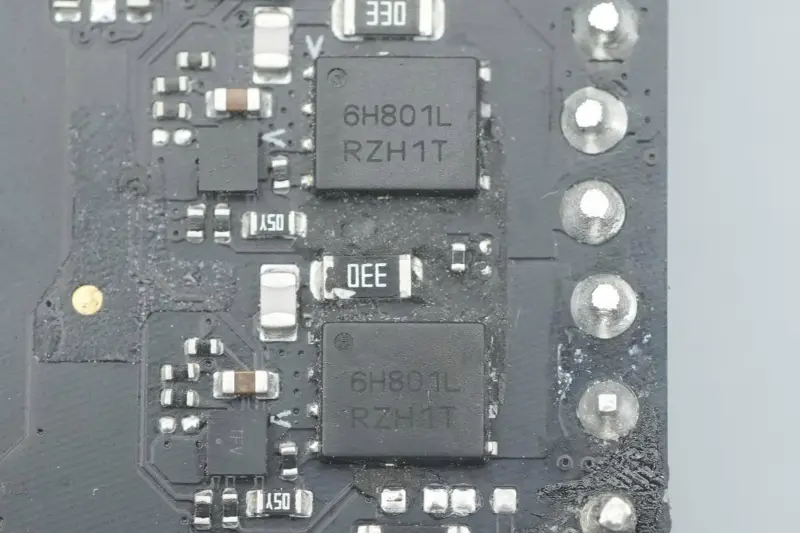

동기 정류기 튜브는 ON Semiconductor의 모델 NTMFS6H801NL, NMOS 튜브, 내전압 80V, 온 저항 2.7mΩ이며 DFN5에 패키지되어 있습니다.

출력 필터 커패시터는 Lelon 제품입니다.

커패시터 사양은 35V 680μF입니다.

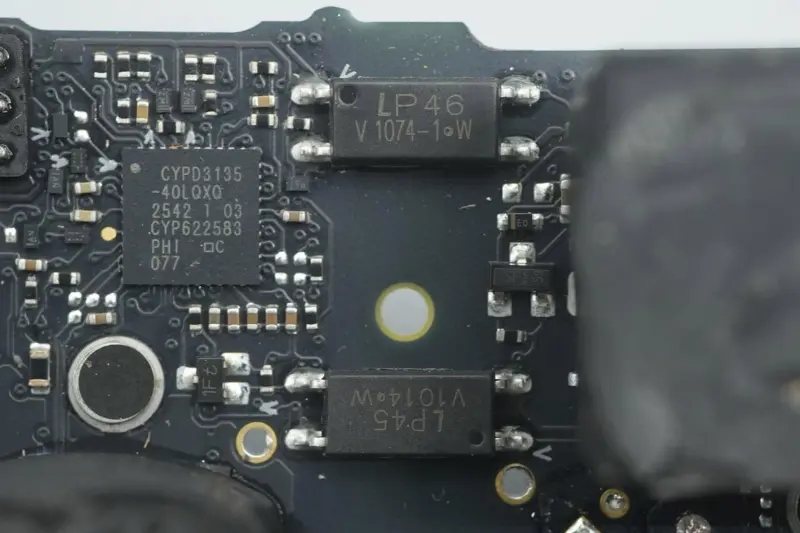

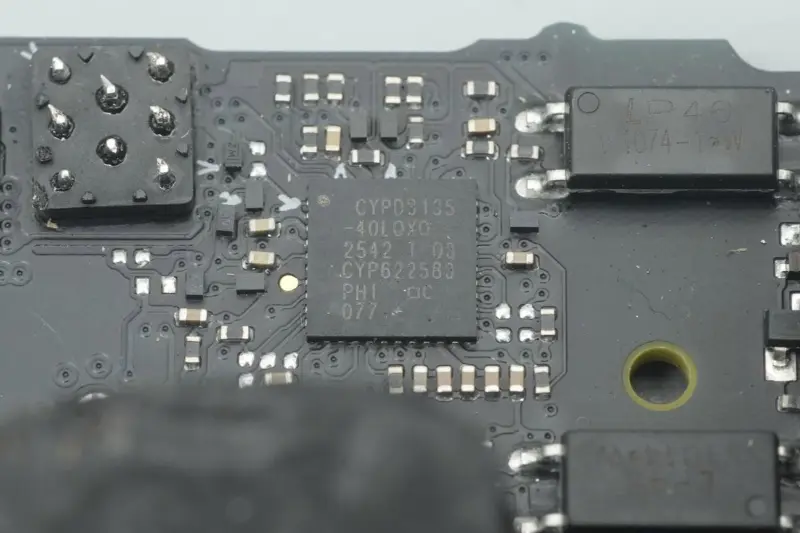

프로토콜 칩은 Apple이 Infineon에 맞춤 제작한 업계 최초의 USB PD3.1 고속 충전 프로토콜 칩인 Infineon CYPD3135를 채택했습니다.

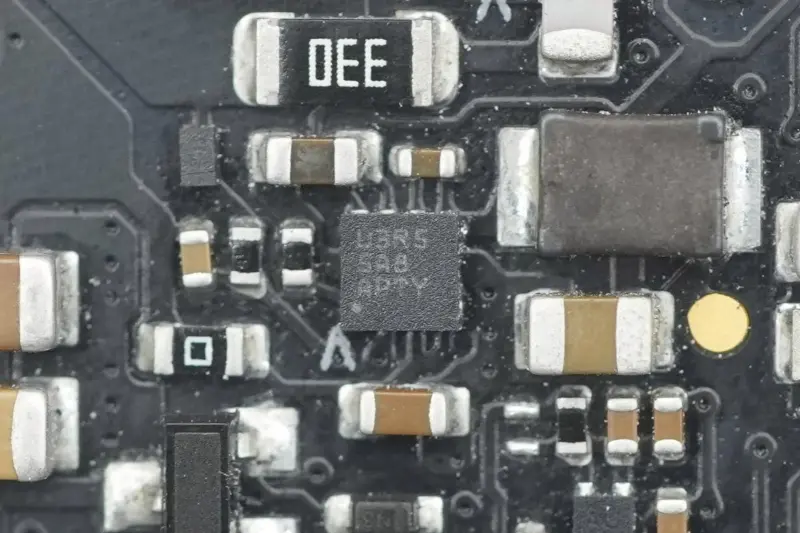

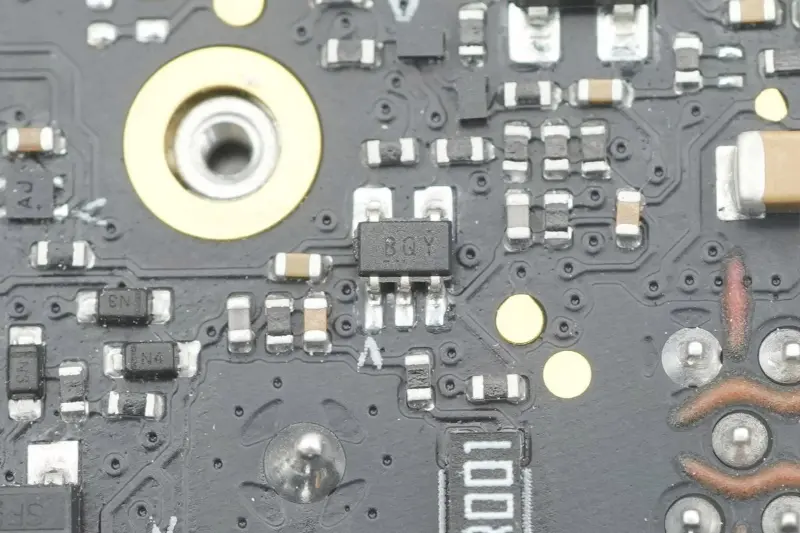

출력 전류 감지용 증폭기.

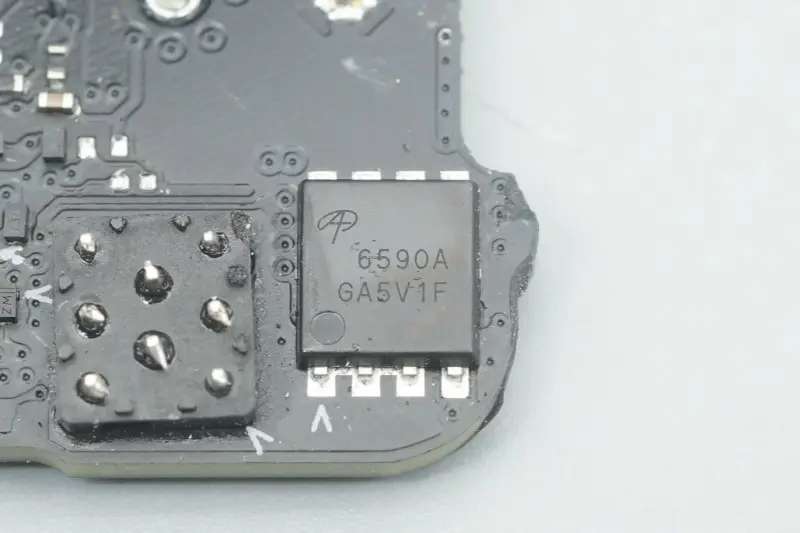

출력 VBUS 스위치 튜브는 AOS, 모델 AON6590A, NMOS 튜브, 내전압 40V, 온 저항 0.99mΩ, DFN5*6 패키지로 제공됩니다.

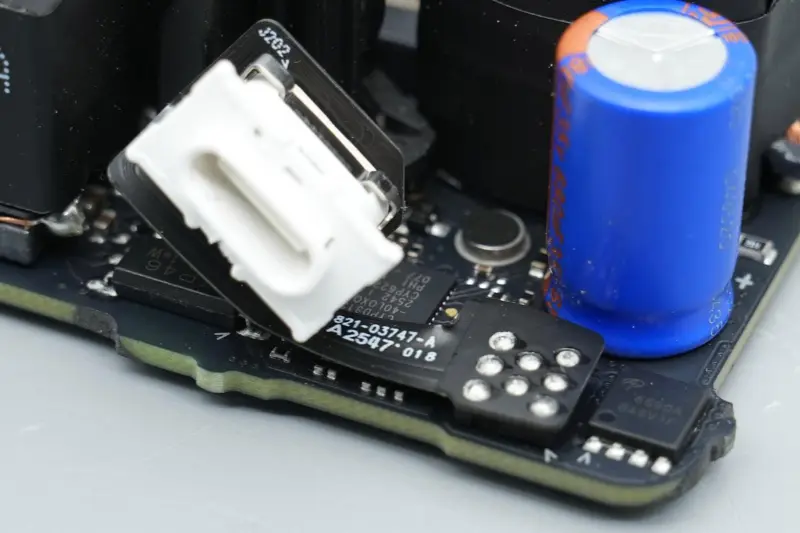

USB-C 포트 콘센트는 유연한 회로 기판을 통해 메인 PCB에 연결됩니다.

USB-C 포트 콘센트 클로즈업.

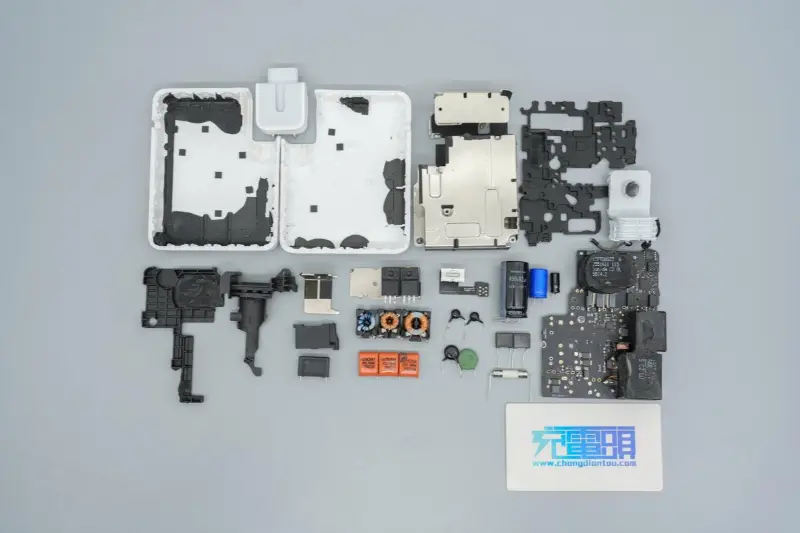

요약

Apple의 새로운 140W 고속 충전기 A3607은 Apple의 일관된 미니멀리스트 디자인 언어를 이어가고 있으며 전체적인 외관과 크기는 이전 세대 A2452와 매우 일치합니다. 다만, 탈착식 핀 모듈의 슬롯에 보조 고정용 금속 클립이 추가되는 등 세부적인 차이가 있습니다.

성능면에서는 Apple의 차세대 기기의 주력 전원 공급 장치 역할을 하는 동시에 이전 구형 모델과의 호환성도 뛰어나 최대 140W PD3.1 기기 고속 충전을 제공합니다.

충전기는 여전히 PFC + LLC + 동기식 강압의 고효율 아키텍처를 채택하고 있으며 전체 레이아웃이 컴팩트하고 방열 설계가 견고합니다. 핵심 부품 측면에서는 컨트롤러가 여전히 NXP, STMicroelectronics, ON Semiconductor 및 Infineon의 동일한 부품 번호의 칩이라는 점을 기반으로 전력 장치가 Infineon의 맞춤형 제품으로 거의 통합되어 전체 솔루션이 더욱 집약적이고 맞춤화되며 에너지 효율 성능이 더욱 향상될 것으로 예상됩니다.
